Speicher

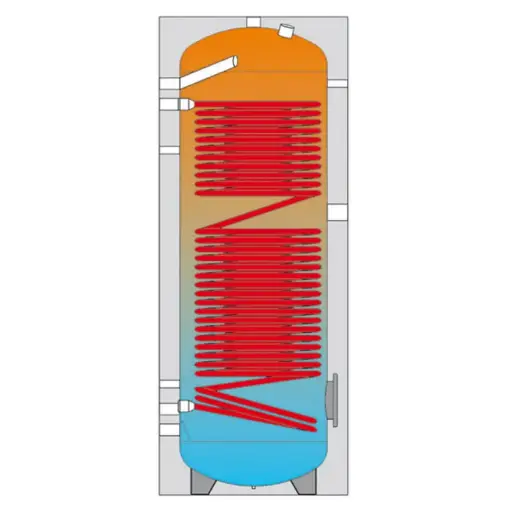

Trinkwasserspeicher (TWS) Grau
Speichervolumen (Inhalt)/Gewicht: 750l/ 215kg
Abmessungen (HxØ/Kippmass): 1750/1050/1750mm
WT Fläche/Inhalt/Material: 6m²/58,8ll(max. 10bar)/Stahl schwarz
Anschlüsse Wärmeerzeuger/KW_WW: Rp1¼"IG/Rp1½"IG
Anschlüsse Fühler/Anode/Zirkulation: Rp½"IG/Rp1¼"IG/Rp1"IG
Speicher Pmax/Tmax: 8bar/95°C
Einschraubheizkörper Grösse/max Tiefe/Position: Rp1½"IG/700mm/Mitte-Unten
Flanschheizkörper Grösse/Position: 120_180/Unten
Energieeffizienzklasse/Dämmung: "C" / 130mm Polyester-PVC Mantel (abnehmbar)

3Stk Höhenverstellbare Füsse für die Speicher BN PSS oder BN TWS

Trinkwasserspeicher (TWS) Grau
Speichervolumen (Inhalt)/Gewicht: 931,5l / 251kg
Abmessungen (HxØ/Kippmass): 2110/1050/2095mm
WT Fläche/Inhalt/Material: 6m²/58,8l (max. 10bar)/Stahl schwarz
Anschlüsse Wärmeerzeuger/KW_WW: Rp1¼"IG/Rp1½"IG
Anschlüsse Fühler/Anode/Zirkulation: Rp½"IG/Rp1¼"IG/Rp1"IG
Speicher Pmax/Tmax: 8bar/95°C
Einschraubheizkörper Grösse/max Tiefe/Position: Rp1½"IG/750mm/Mitte-Unten
Flanschheizkörper Grösse/Position: 120_180/Unten
Energieeffizienzklasse/Dämmung: "C" / 130mm Polyester-PVC Mantel (abnehmbar)

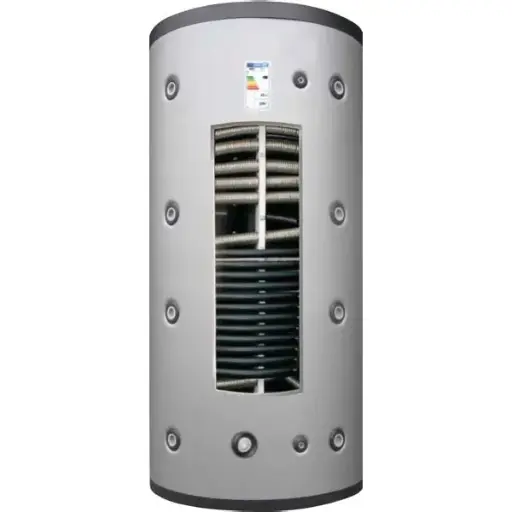

Frischwasserspeicher (FWS) Grau
Nenninhalt/Gewicht: 749l/<212kg
Schüttleistung (10-45°C bei 55°C): ca. 400l (ohne Nachheizen)
Abmessungen (H/Ø/Kippmass): 1750/1050/1745mm
WT TWW Fläche/Inhalt/Material: 7m²/40,6l (max. 6bar)/INOX-Wellrohr 1.4404
Anschlüsse Wärmeerzeuger/TWW: Rp1½"IG/Rp1¼"IG
Anschlüsse Fühler/Entlüfter: Rp½"IG/Rp1½"IG
Speicher Pmax/Tmax: 3bar/95°C
Einschraubheizkörper Grösse/max Tiefe/Position: Rp1½"IG/750mm/Mitte
Energieeffizienzklasse/Dämmung: "C" / 130mm Polyester-PVC Mantel (abnehmbar)

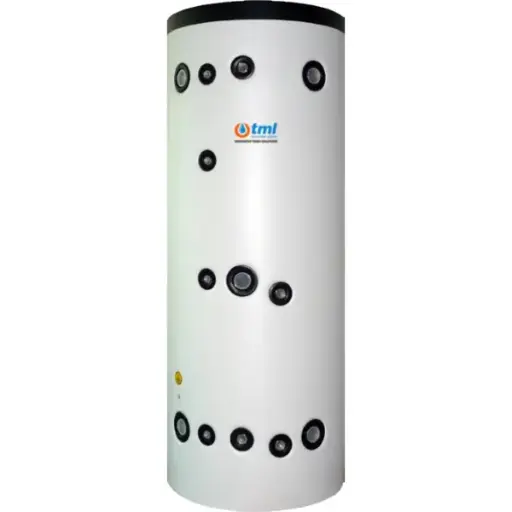

Frischwasserspeicher (FWS) Grau
Nenninhalt/Gewicht: 290l/70kg
Schüttleistung (10-45°C bei 55°C): ca. 145l (ohne Nachheizen)
Abmessungen (H/Ø/Kippmass): 1580/600/1520mm
WT TWW Fläche/Inhalt/Material: 4,0m²/17l (max. 6bar)/INOX-Wellrohr 1.4404
Anschlüsse Wärmeerzeuger/TWW: Rp1½"IG/Rp¾"IG
Anschlüsse Fühler/Entlüfter: Rp½"IG
Speicher Pmax/Tmax: 3bar/95°C
Einschraubheizkörper Grösse/max Tiefe/Position: Rp1½"IG/400mm/Mitte
Energieeffizienzklasse/Dämmung: B/PU-Hartschaum

Frischwasserspeicher (FWS) Grau
Nenninhalt/Gewicht: 405l/104kg
Schüttleistung (10-45°C bei 55°C): ca. 180l (ohne Nachheizen)
Abmessungen (H/Ø/Kippmass): 1610/700/1660mm
WT TWW Fläche/Inhalt/Material: 4,0m²/17l (max. 6bar)/INOX-Wellrohr 1.4404
Anschlüsse Wärmeerzeuger/TWW: Rp1½"IG/Rp¾"IG
Anschlüsse Fühler/Entlüfter: Rp½"IG
Speicher Pmax/Tmax: 3bar/95°C
Einschraubheizkörper Grösse/max Tiefe/Position: Rp1½"IG/500mm/Mitte
Energieeffizienzklasse/Dämmung: B/PU-Hartschaum

Frischwasserspeicher (FWS) Grau
Nenninhalt/Gewicht: 585l/175kg
Schüttleistung (10-45°C bei 55°C): ca. 300l (ohne Nachheizen)
Abmessungen (H/Ø/Kippmass): 1895/750/2050mm
WT TWW Fläche/Inhalt/Material: 5,5m²/32l (max. 6bar)/INOX-Wellrohr 1.4404
Anschlüsse Wärmeerzeuger/TWW: Rp1½"IG/Rp1¼"IG
Anschlüsse Fühler/Entlüfter: Rp½"IG/Rp1½"IG
Speicher Pmax/Tmax: 3bar/95°C
Einschraubheizkörper Grösse/max Tiefe/Position: Rp1½"IG/600mm/Mitte
Energieeffizienzklasse/Dämmung: B/PU-Hartschaum

PN6 ¦ V2A
inkl. Isolierung, Anschluss Hydraulik: Anschluss E-Heizstab: 1½"IG max. Eintauchtiefe Heizstab: 4,5kW = 530mm | 7,5kW = 700mm

180mm ¦ M10 ¦ R1½"

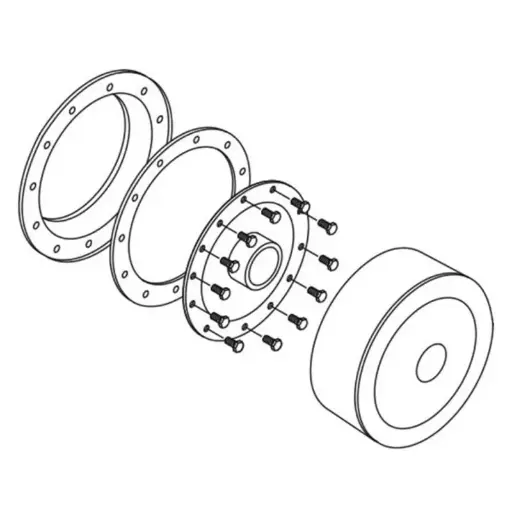

Flanschkit für Einschraubheizkörper (E-Heizer) passen zu den BN TWS200-500

180mm ¦ M10 ¦ R1½"
Flanschkit für Einschraubheizkörper (E-Heizer) passen zu den TM TWS200-1000

9kW ¦ Ø180mm ¦ 490mm ¦ 3x400V - 13A ¦ PN10
Äusserer Thermostat 0..60..85°C, Begrenzer 110°C, Trink- und Heizungswasser, IP21

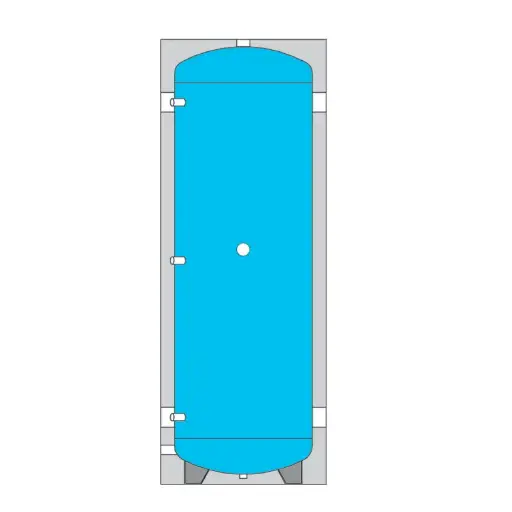

Wärmepuffer Grau
Nenninhalt/Gewicht (leer): 270l/85kg
Abmessung (Höhe/Ø/Kippmass): 1635/700/1630mm
Anschluss Fühler/Entlüftung/Entleerung: 4xRp½"IG/Rp1¼"IG/keine
Anschluss Wärmeerzeuger(VL/RL): 8xRp1½"IG
Energieeffizienzklasse/Dämmung: B/100mm Polyester Faser
Optional mit 3 verstellbaren Füssen

R1½" ¦ 3x400V ¦ PN06
Äusserer Thermostat 0..60..85°C, Begrenzer 110°C, Trink- und Heizungswasser, IP65
3kW(4,35A)=300mm ¦ 4,5kW(6,5A)=450mm ¦ 6kW(8,7A)=600mm ¦ 7,5kW(11A)=700mm ¦ 9kW(13A)=700mm ¦ 12kW(17,5A)=850mm ¦ 15kW(21,8A)=850mm

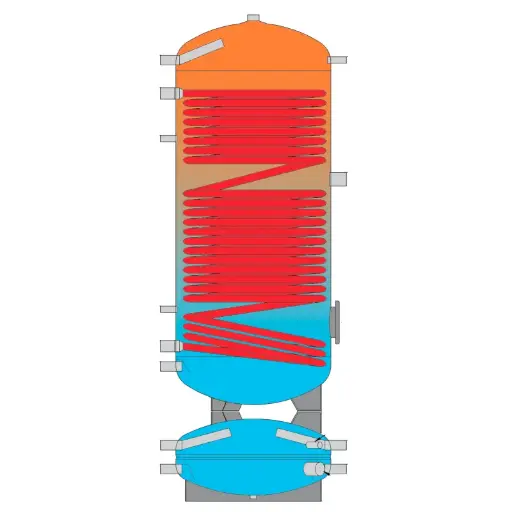

2 in 1 Trinkwasserspeicher (TWS) und Pufferspeicher (PS)
Der Speicher hat unten einen Pufferspeicher mit einem Inhalt von 80l und oben einen Tringwasserspeicher von 300 oder 500l.
Technische Daten sind im Dantenblatt
Energieeffizienzklasse/Dämmung: B/PU-Hartschaum 70mm

Kälte- und Wärmepuffer Grau
Energieeffizienzklasse/Dämmung: B/50mm PU-Hartschaum

PN10 | 95°C | Emailiert
Trinkwasserspeicher (TWS) Grau
Energieeffizienzklasse/Dämmung: B/70mm PU-Hartschaum
Optional mit 3 verstellbaren Füssen
