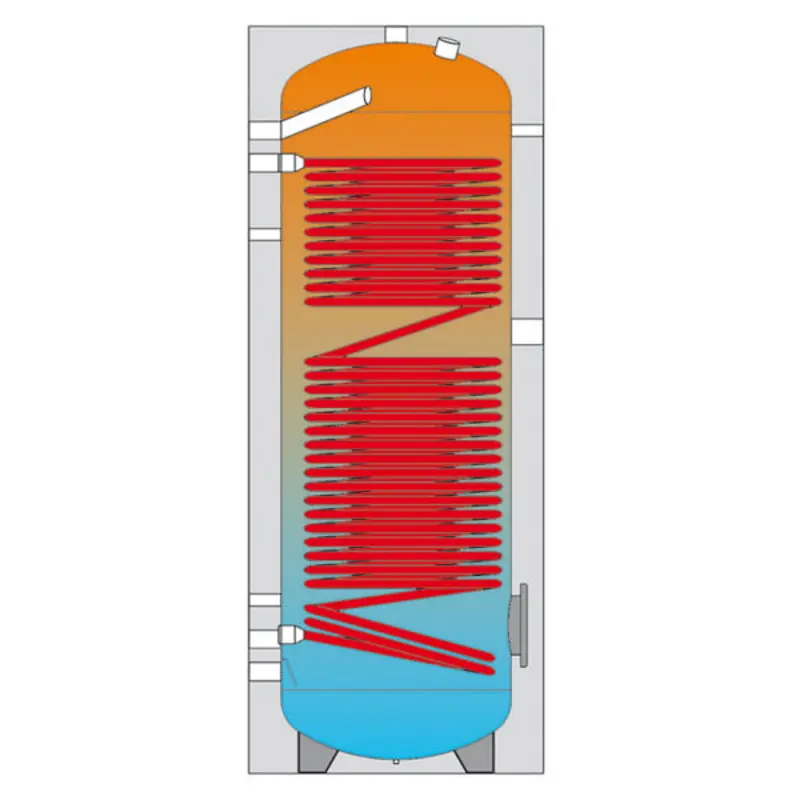

Trinkwasserspeicher (TWS) Grau
Speichervolumen (Inhalt)/Gewicht: 750l/ 215kg
Abmessungen (HxØ/Kippmass): 1750/1050/1750mm
WT Fläche/Inhalt/Material: 6m²/58,8ll(max. 10bar)/Stahl schwarz
Anschlüsse Wärmeerzeuger/KW_WW: Rp1¼"IG/Rp1½"IG
Anschlüsse Fühler/Anode/Zirkulation: Rp½"IG/Rp1¼"IG/Rp1"IG
Speicher Pmax/Tmax: 8bar/95°C
Einschraubheizkörper Grösse/max Tiefe/Position: Rp1½"IG/700mm/Mitte-Unten
Flanschheizkörper Grösse/Position: 120_180/Unten
Energieeffizienzklasse/Dämmung: "C" / 130mm Polyester-PVC Mantel (abnehmbar)

6kW ¦ 60°C ¦ 58/53 dB(A) ¦ R32 ¦ 1x230V 16A ¦ 98kg ¦ G1"AG ¦ PUZ-WM60VAA

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Monoblock
Nenn-Heizleistung 6kW Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511-2013:
SCOP bei W35/W55 = 4,63/3,3
COP bei A2/W35 = 4,4
COP bei A-7/W35 = 3,25
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN B-16A
max. Leistungsaufnahme / Anlaufstrom: 3,6 kW / <10A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 98 kg
Schallleistungspegel Tag/Nacht: 58/53 dB(A)
Anschlüsse Hydraulik: 1"AG

8,5kW ¦ 60°C ¦ 58/53 dB(A) ¦ R32 ¦ 3x400V 13A ¦ 110kg ¦ G1"AG ¦ PUZ-WM85YAA

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Monoblock
Nenn-Heizleistung 8,5 kW
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511-2013:
SCOP bei W35/W55 = 5,00/3,0
COP bei A2/W35 = 4,15
COP bei A-7/W35 = 2,60
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 4,5 kW / <10A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 110 kg
Schallleistungspegel Tag/Nach: 58/53 dB(A)
Anschlüsse Hydraulik: 1"AG

Kälte- und Wärmepuffer Grau
Nenninhalt/Gewicht (leer): 57l/25kg
Abmessung (Höhe/Ø/Kippmass): 935/400/1050mm
Anschluss Fühler/Entlüftung/Entleerung: 3xRp½"IG/Rp1"IG/Rp½"IG
Anschluss Wärmeerzeuger(VL/RL)/E-Heizer: 4x1Rp¼"IG/Rp1½"IG
Energieeffizienzklasse/Dämmung: B/50mm PU-Hartschaum
Optional mit 3 verstellbaren Füssen oder Wandhalterung

3Stk Höhenverstellbare Füsse für die Speicher BN PSS oder BN TWS

DN32 ¦ G1¼"AG ¦ Kvs 10 ¦ PN3 ¦ 800µm ¦ 0 - 90°C
Schlammabscheider DF Magnum Horizontal oder Vertikel (inline)
max Durchfluss 36l/min (max 1,2m/s) Glykol max 30%

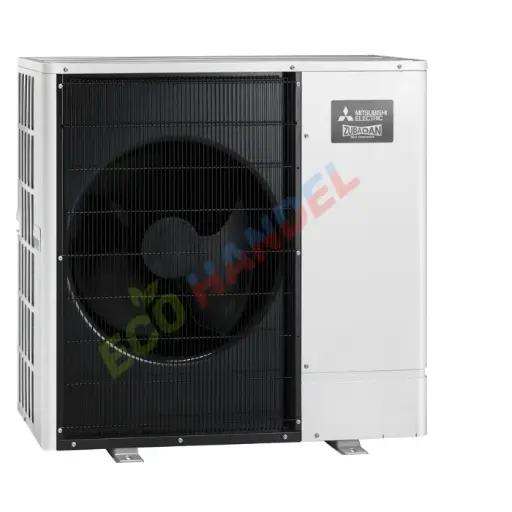

11,2kW ¦ 60°C ¦ 60/55 dB(A) ¦ R32 ¦ 3x400V 13A ¦ 131kg ¦ G1"AG ¦ PUZ-WM112YAA

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Monoblock
Nenn-Heizleistung 11,2kW
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511-2013:
SCOP bei W35/W55 = 5,0/3,0
COP bei A2/W35 = 3,94
COP bei A-7/W35 = 3,05
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 7,78 kW / <10A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 131 kg
Schallleistungspegel Tag/Nacht: 60/55 dB(A)
Anschlüsse Hydraulik: G1"AG

PN6 ¦ V2A ¦ 4,5kW ¦ DN25 ¦ 1"AG
inkl. Isolierung, Anschluss Hydraulik: R1"AG, Anschluss E-Heizstab: 1½"IG max. Eintauchtiefe Heizstab: 530mm

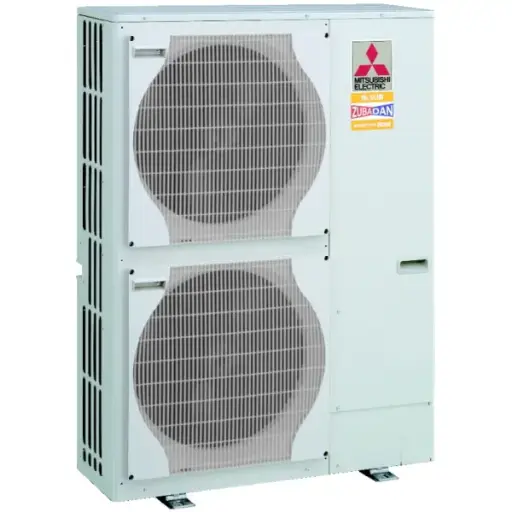

14kW ¦ 60°C ¦ 67/62 dB(A) ¦ R32 ¦ 3x400V 13A ¦ 148kg ¦ G1"AG ¦ PUZ-HWM140YAA

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Monoblock
Nenn-Heizleistung: 14 kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
SCOP bei W35/W55 = 4,53/3,4 (mittleres Klima)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Einsatzbereich Außenlufttemperatur +10 bis +46°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
Abmessungen (HxBxT) / Gewicht: 1350 x 1020 x 330mm / 148 kg
Schallleistungspegel Tag/Nacht: 67/62 dB(A)
Anschlüsse Hydraulik: G1"AG

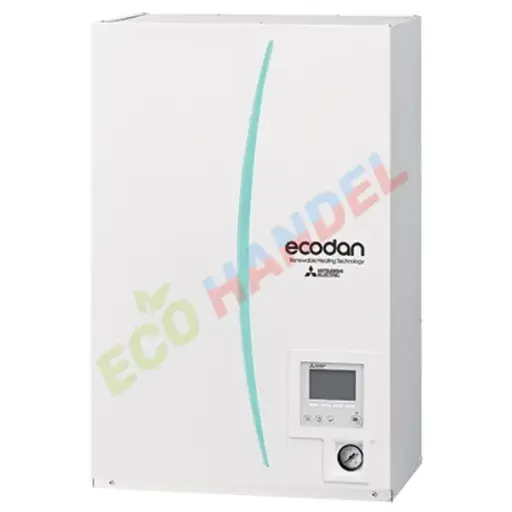

Mitsubishi Electric Ecodan Hydrobox Split
Abmessungen (HxBxT) / Gewicht: 800 x 530 x 360mm / 44kg (leer)
Integriertes MAG: 10l
Integrierter E-Heizer: 2kW 230V
Integrierte Pumpe: 25-80-130 Anschluss
Hydraulisch/Kälteleitung: R1"AG / ¼" - ½"
Hergestellt in England

Trinkwasserspeicher (TWS) Grau
Speichervolumen (Inhalt)/Gewicht: 931,5l / 251kg
Abmessungen (HxØ/Kippmass): 2110/1050/2095mm
WT Fläche/Inhalt/Material: 6m²/58,8l (max. 10bar)/Stahl schwarz
Anschlüsse Wärmeerzeuger/KW_WW: Rp1¼"IG/Rp1½"IG
Anschlüsse Fühler/Anode/Zirkulation: Rp½"IG/Rp1¼"IG/Rp1"IG
Speicher Pmax/Tmax: 8bar/95°C
Einschraubheizkörper Grösse/max Tiefe/Position: Rp1½"IG/750mm/Mitte-Unten
Flanschheizkörper Grösse/Position: 120_180/Unten
Energieeffizienzklasse/Dämmung: "C" / 130mm Polyester-PVC Mantel (abnehmbar)

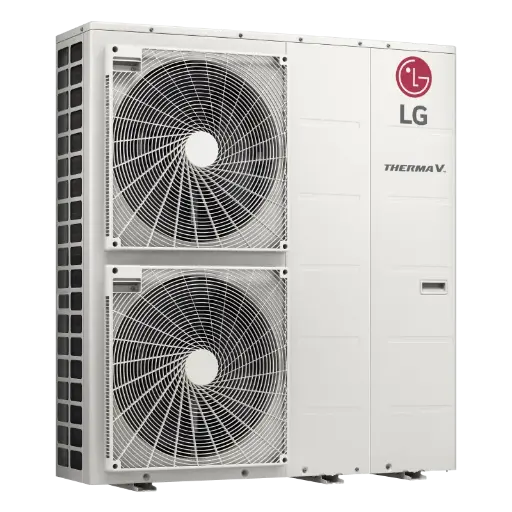

16kW ¦ 60°C ¦ 57dB(A) ¦ R32 ¦ 3x400V 13A ¦ 119kg ¦ R1"AG ¦ HM163MR U34
THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 65°C bis -4°C AT (55°C bei -15°C AT)
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,53/3,45 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,7 ¦ 4,19 ¦ 3,15 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 / W7 ¦ W13 ¦ W18 = 3,2 ¦ 3,82 ¦ 4,5
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 8,2kW / <5A
Abmessungen (HxBxT) / Gewicht: 1380 x 1239 x 330(390)mm / 119kg
Schallleistungspegel (Tag/Nacht): 66/57 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

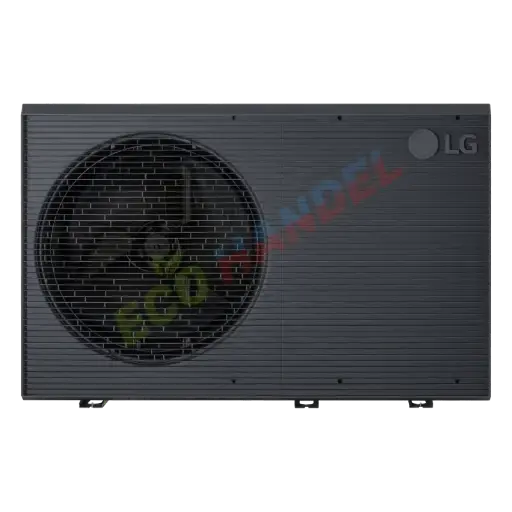

7kW ¦ 75°C ¦ 48dB(A) ¦ R290 ¦ 3x400V 13A ¦ 130kg ¦ R1"AG | HM073HF UB40

Die neuen Geräte von LG mit dem umweltfreundlichen Kältemittel R290 ereichen höste SCOP-Werte von über 5 und sind gleichzeitig die leisesten am Markt verfügbaren Geräte in der Klasse. Darüber hinaus liefern die Geräte bis -15°C Aussentemperatur die volle Heizleistung!

Nennleistung (EN14511): 7kW ¦ 49dB(A) ¦ A-7/W35
max. Leistung bei A-7/W55 ¦ A-15/W65: 7kW ¦ 6,3kW
SCOP (mittleres Klima) W35/55: 5,24/3,86 (EN14825)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A+++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb: EER bei A35-W18/7 = 4,4/2,8
Einsatzbereich Außenlufttemperatur +5 bis +48°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
Abmessungen (BxHxT) / Gewicht: 1320 x 1019 x 520mm / 130kg
Schallleistungspegel (Tag/Nacht): 49/48dB(A)
Anschlüsse Hydraulik R1"AG (wahlweise hinten oder unten)

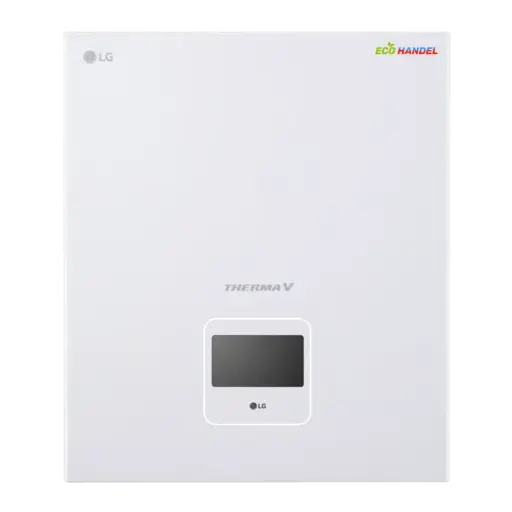

Kaskadierbar bis 8 Geräte je Cluster. Bis 5 Cluster je EcoController.
Kältemittel/Füllmenge = R290/0,9kg

DN40 ¦ G2"AG ¦ PN10 ¦ Kvs 56 ¦ Kvo 0,2% ¦ 116mm
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium: +2°C bis +110°C

DN25 ¦ G1"AG ¦ Kvs: 56 ¦ PN10
Zulässiges Medium: Wasser, Glykol <30%
Temperaturbereich Medium/Umgebung: +0°C bis +75°C / -30°C bis +60°C
Arbeitstemperatur Medium öffnen/schliessen: +3°C/+4°C (±1K)

DN32 ¦ G1¼"AG ¦ Kvs: 71 ¦ PN10
Zulässiges Medium: Wasser, Glykol <30%
Temperaturbereich Medium/Umgebung: +0°C bis +75°C / -30°C bis +60°C
Arbeitstemperatur Medium öffnen/schliessen: +3°C/+4°C (±1K)

DN40 ¦ G1½"AG ¦ Kvs: 73 ¦ PN10
Zulässiges Medium: Wasser, Glykol <30%
Temperaturbereich Medium/Umgebung: +0°C bis +75°C / -30°C bis +60°C
Arbeitstemperatur Medium öffnen/schliessen: +3°C/+4°C (±1K)

Nennleistungsdaten Kühlen/Heizen: 5kW/5,5kW Spannungsversorgung: Durch das Aussengerät Kabelverbindung zum Aussengerät: 4x1,5mm² (3Nr.+PE) Luftvolumenstrom: 520-850m³/h Abmessungen ohne Blende (HxBxT) / Gewicht: 570x570x265 / 17kg Schallleistungspegel: 43/34/28 dB(A) Anschlüsse Kältemittelleitungen: 1/4" - 1/2" Kältemitteltyp: R32 Hergestellt in China

Nennleistungsdaten Kühlen/Heizen: 7kW/8kW Spannungsversorgung: Durch das Aussengerät Kabelverbindung zum Aussengerät: 4x1,5mm² (3Nr.+PE) Abmessungen ohne Blende (HxBxT) / Gewicht: 840x840x240 / 29kg Schallleistungspegel: 44/40/39 dB(A) Anschlüsse Kältemittelleitungen: 1/4" - 5/8" Kältemitteltyp: R32 Hergestellt in China

Nennleistungsdaten Kühlen/Heizen: 2,5kW/2,8kW Leistungsdaten Kühlen/Heizen: 0,5 - 3,25kW/0,5 - 3,5kW Spannungsversorgung: Durch das Aussengerät Kabelverbindung zum Aussengerät: 4x1,5mm² 3LPE Luftvolumenstrom: 250-500m³/h Abmessungen (HxBxT) / Gewicht: 250 x 773 x 185mm / 8.5kg Schallleistungspegel: 38/36/32/22 dB(A) Anschlüsse Kältemittelleitungen: 1/4" - 3/8" Kältemitteltyp: R32 Hergestellt in China
