9kW ¦ 60°C ¦ 55dB(A) ¦ R32 ¦ 1x230V 16A ¦ 90kg ¦ R1"AG ¦ HM091MR U44
THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 65°C bis -4°C AT (55°C bei -15°C AT)
Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,55/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,6 ¦ 4,1 ¦ 3,1 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 / W7 ¦ W13 ¦ W18 = 3,1 ¦ 3,72 ¦ 4,2
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3.5kW / <5A
Abmessungen (HxBxT) / Gewicht: 834 x 1239 x 330(390)mm / 89,9(100,5)kg
Schallleistungspegel (Tag/Nacht): 63/54 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

9kW ¦ 60°C ¦ 55dB(A) ¦ R32 ¦ 3x400V 13A ¦ 90kg ¦ R1"AG ¦ HM093MR U44
THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 65°C bis -4°C AT (55°C bei -15°C AT)
Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,55/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,6 ¦ 4,1 ¦ 3,1 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 / W7 ¦ W13 ¦ W18 = 3,1 ¦ 3,72 ¦ 4,2
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 4.5kW / <5A
Abmessungen (HxBxT) / Gewicht: 834 x 1239 x 330(390)mm / 89,9(100,5)kg
Schallleistungspegel (Tag/Nacht): 63/54 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

14kW ¦ 60°C ¦ 57dB(A) ¦ R32 ¦ 3x400V 13A ¦ 119kg ¦ R1"AG ¦ HM143MR U34
THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 65°C bis -4°C AT (55°C bei -15°C AT)
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,62/3,46 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,8 ¦ 4,28 ¦ 3,34 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 / W7 ¦ W13 ¦ W18 = 3,3 ¦ 3,73 ¦ 4,75
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 6kW / <5A
Abmessungen (HxBxT) / Gewicht: 1380 x 1239 x 330(390)mm / 119,1(134,1)kg
Schallleistungspegel (Tag/Nacht): 65/57 dB(A)
Anschlüsse Hydraulik R1" AG
Kältemittel/Füllmenge = R32/1,6kg

Touch Monitor x2 4,3"

Der CAN-MTx2 dient mit seinem 4,3" Touch-Display als Bedienteil für den CAN-Bus, kann aber auch selbst Funktionsdaten verarbeiten, die mittels TAPPS2 erstellt wurden. Mit der Software TA-Designer kann eine Anlagenvisualisierung erstellt werden. Einzelne Elemente (Werte, Schaltflächen) können für bestimmte Nutzer gesperrt werden. Zusätzlich ist der Vollzugriff auf alle x2 Geräte im Netzwerk möglich. Der Monitor besitzt zudem eine Sensoreinheit für Raumtemperatur und Feuchte.

Touch Monitor x2 4,3"

Der CAN-MTx2 dient mit seinem 4,3" Touch-Display als Bedienteil für den CAN-Bus, kann aber auch selbst Funktionsdaten verarbeiten, die mittels TAPPS2 erstellt wurden. Mit der Software TA-Designer kann eine Anlagenvisualisierung erstellt werden. Einzelne Elemente (Werte, Schaltflächen) können für bestimmte Nutzer gesperrt werden. Zusätzlich ist der Vollzugriff auf alle x2 Geräte im Netzwerk möglich. Der Monitor besitzt zudem eine Sensoreinheit für Raumtemperatur und Feuchte.

Touch Monitor x2 4,3"

Der CAN-MTx2 dient mit seinem 4,3" Touch-Display als Bedienteil für den CAN-Bus, kann aber auch selbst Funktionsdaten verarbeiten, die mittels TAPPS2 erstellt wurden. Mit der Software TA-Designer kann eine Anlagenvisualisierung erstellt werden. Einzelne Elemente (Werte, Schaltflächen) können für bestimmte Nutzer gesperrt werden. Zusätzlich ist der Vollzugriff auf alle x2 Geräte im Netzwerk möglich. Der Monitor besitzt zudem eine Sensoreinheit für Raumtemperatur und Feuchte.

Touch Monitor x2 4,3"

Der CAN-MTx2 dient mit seinem 4,3" Touch-Display als Bedienteil für den CAN-Bus, kann aber auch selbst Funktionsdaten verarbeiten, die mittels TAPPS2 erstellt wurden. Mit der Software TA-Designer kann eine Anlagenvisualisierung erstellt werden. Einzelne Elemente (Werte, Schaltflächen) können für bestimmte Nutzer gesperrt werden. Zusätzlich ist der Vollzugriff auf alle x2 Geräte im Netzwerk möglich. Der Monitor besitzt zudem eine Sensoreinheit für Raumtemperatur und Feuchte.

Schnittstellen-Platine für die Ansteuerung der Aussengeräte.

DL-Erweiterungsmodul für 5 Analogeingänge

Das Modul stellt fünf zusätzliche Analogeingänge 0-10V für Geräte mit x2 Technologie zur Verfügung. Die Kommunikation mit dem Regler erfolgt über den DL-Bus.

DL-Buslast: 11%

DL-Erweiterungsmodul für 4 Analogausgänge

Das Modul AO4-DL ermöglicht zusätzliche 4 Analogausgänge für Geräte mit x2-Technologie (z.B. UVR16x2, UVR610, CAN-I/O45).

Die Kommunikation mit dem Regler erfolgt über den DL-Bus. Durch die Wahl des Index kann der Modus 0-10V oder PWM für jeden einzelnen Ausgang ausgewählt werden. Die Spannungsversorgung erfolgt über den 12V-Ausgang eines x2 Reglers (UVR16x2, UVR610S, ...). Dadurch ist die DL-Buslast des Moduls sehr gering.

DL-Erweiterungsmodul für 5 Eingänge

Das Modul verarbeitet PT1000 Temperaturwerte und digitale Signale und gibt diese am DL-Bus auf entsprechenden Indizes aus. Wird der TDI5-DL mit CORA-DL verwendet, können die Eingänge 1-3 Spannung und die Eingänge 3-5 Strom messen. Aufgrund der geringen Übertragungsraten ist der DL-Bus nicht zum Schalten von Licht geeignet.

CAN-Überspannungsschutz 2

Überspannungsschutz im Universalgehäuse für den CAN-Bus mit zwei Schutzstufen.

Erste Stufe = Zünden einer Gasentladungsstrecke gegen Schutzleiterbei 500 V und schnelles Absenken der Spannung auf 75 V.
Zweite Stufe = Begrenzen der Restenergie mittels Filter und ultraschneller 18 V Transzorb-Dioden.

Grundsätzlich kann der CAN-UES2 an jedem CAN-Knoten verwendet werden.

Schutzart: IP40

KNX-Modul

Zusatzmodul für CAN-BC2

Anbindung an KNX-Bus mit der Möglichkeit 64 Werte auf den KNX-Bus auszugeben und 64 Werte einzulesen

Modbus / M-Bus Modul

Zusatzmodul für CAN-BC2

CAN-Energiezähler 3

Der CAN-Energiezähler erfasst elektrische und thermische Energieströme. Die Programmierung erfolgt mit der Software TAPPS2.

Möglichkeiten

Umfangreiches Energiemanagement zur Optimierung des Eigenverbrauchs einer Photovoltaikanlage
Lastmanagement (z.B. zur Senkung von Lastspitzen im Gewerbe)
Einbinden diverser Verbraucher wie Heizstäbe, Infrarotpaneele, Waschmaschinen sowie Klima- und Lüftungsanlagen

CAN-Erweiterungsmodul 45

Das CAN-I/O Modul stellt für die frei programmierbare x2 Serie zusätzliche Ein- und Ausgänge zur Verfügung. Es kann bis zu 44 Funktionen verarbeiten, besitzt jedoch keine Uhrenfunktion und keine eigene Stromversorgung.

Das frei programmierbare Regel- und Schaltmodul RSM610 besitzt die gleiche Technologie wie die UVR16x2 oder die UVR610. Es kann als Erweiterung oder auch als eigenständiges Gerät eingesetzt werden. Die Programmerstellung erfolgt mit der Software TAPPS2. Es stehen alle Funktionsmodule des Reglers UVR16x2 in einem max. Programmumfang von 44 Funktionen zur Verfügung. Das RSM610 kann über die UVR16x2 oder UVR610 mit Display, über den CAN-MTx2 oder das CMI bedient werden. Ebenso erfolgt das Übertragen der Funktionsdaten oder ein Firmware-Update über diese Geräte.

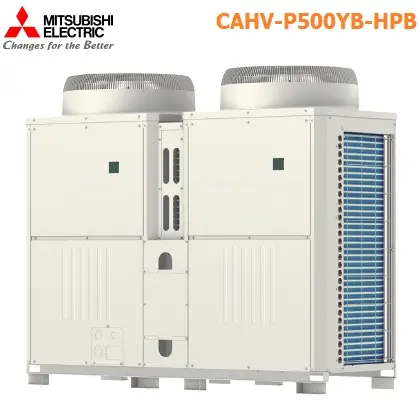

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Monoblock
Nenn-Heizleistung 45kW
EN14511: Vorrangig Effizienz Leistung kW W45°C; A7 / 2 / -7°C: 45.0 / 43.0 / 42.4
COP W45°C; A7 / 2 / -7°C: 3.49 / 2.62 / 2.17
Leistung kW W70°C; A7 / 2 / -7°C: 45.0 / 43.3 / 43.0 COP kW W70°C; A7 / 2 / -7°C: 1.76 / 1.61 / 1.40
Vorrangig Leistung Leistung kW W45°C; A7 / 2 / -7°C: 63.2 / 45.0 / 42.4
COP W45°C; A7 / 2 / -7°C: 3.02 / 2.53 / 2.17
Leistung kW W70°C; A7 / 2 / -7°C: 58.7 / 43.5 / 43.0 COP kW W70°C; A7 / 2 / -7°C: 1.80 / 1.58 / 1.40
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+/A++
Spannungsversorgung / Absicherung: 3x400V, 50Hz / LSB 3LN 40A
Abmessungen (HxBxT) / Gewicht: 1978 x 1710 x 759mm / 511 kg
Schalldruckspegel W45 / W70: 59dB(A) / 63dB(A)
Kältemittel: R407C

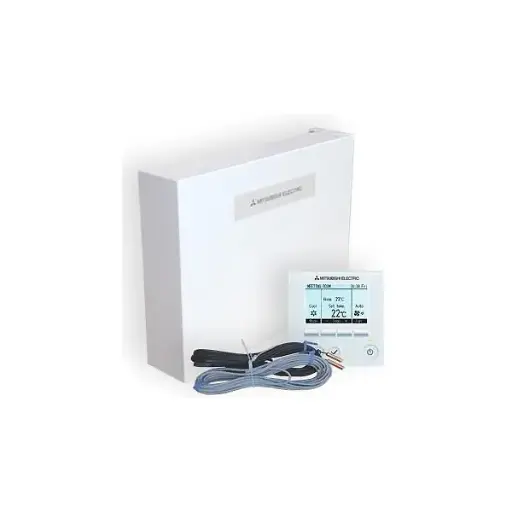

Durch den Vorlauftemperaturregler PAC-IF032B-E lassen sich die Power Inverter und Zubadan Außengeräte in bestehende und individuelle Heizungsanlagen integrieren. Kabelfernbedienung PAR-W21MAA mit Multi-Language-Display und Wochentimer im Lieferumfang. Heizkurven, Wasservorlauftemperaturund Betriebsarten sind einstellbar. Das PAC-IF032B-E verfügt über eine Pumpenansteuerung, Umschaltung zwischen Heizen und Brauchwassererwärmung (Prioritätenschaltung) und der Möglichkeit, einen Durchflusswächter direkt der Platine aufzuschalten.

Die UVR16x2 ist unser x2 Flaggschiff. Mit je 16 Eingängen und Ausgängen und dem 4,3" Touch-Display ist sie für eine Vielzahl an Regelungs- und Steuerungsaufgaben in der Gebäudeautomation und dem Energiemanagement ideal. Wie alle x2 Geräte ist sie über den CAN-Bus erweiterbar, um weitere Ein- oder Ausgänge oder Schnittstellen zu LAN, KNX, Modbus oder M-Bus zu erhalten.

Anwendungsbereiche:

Heiz- und Kühlkreisregelung
Regelung von Solarthermieanlagen
Anforderung, Leistungsregelung und Kaskadierung von Wärmeerzeugern
Regelung zur hygienischen Frischwasserbereitung
Lüftungsregelung
Steuerung von Jalousien und Rolläden und vieles mehr ....

Die Eingänge können unterschiedliche analoge und digitale Signale verarbeiten, wie diverse Temperatursensoren (PT1000, KTY, NTC, ...), aber auch Impulse oder analoge Signale wie 0-10V oder 4-20mA.

Platinenversion ohne Bedieneinheit für den Schaltschrankeinbau. Das Betriebssystem, die Bedienung und die Funktionsdaten sind kompatibel zur UVR16x2.


11 Relaisausgänge
3 Multifunktionsausgänge mit integriertem Relais
(umschaltbar 0-10V/PWM/Relais mittels Jumper)
2 Multifunktionsausgänge wahlweise 0-10V, PWM,
Relais (mit Relaismodul HIREL-230V, HIREL-PF bzw. HIREL22)
24 V Ausgang (z.B. für Stellantriebe)
getrennte Absicherung der Ausgänge 12 – 14
24V-Versorgung für Industriesensoren und Stellantriebe
(max. 6W)
Anschluss und Erkennung eines Sicherheitstemperaturbegrenzers STB
alle Ein- und Ausgänge haben getrennte Anschlüsse
unterschiedliche Stecksysteme vermeiden Steckfehler
zwischen Netz- und Schutzkleinspannung
optional 2 Stromsensoren möglich (UVR16x2E-DE-I)
