Mitsubishi Electric Ecodan Hydrobox Split
Abmessungen (HxBxT) / Gewicht: 800 x 530 x 360mm / 47kg (leer)
Integriertes MAG: 10l
Integrierter E-Heizer: 2kW 230V
Integrierte Pumpe: 25-80-130
Anschluss Hydraulisch/Kälteleitung: 28mm / ⅜" - ⅝"
Hergestellt in England

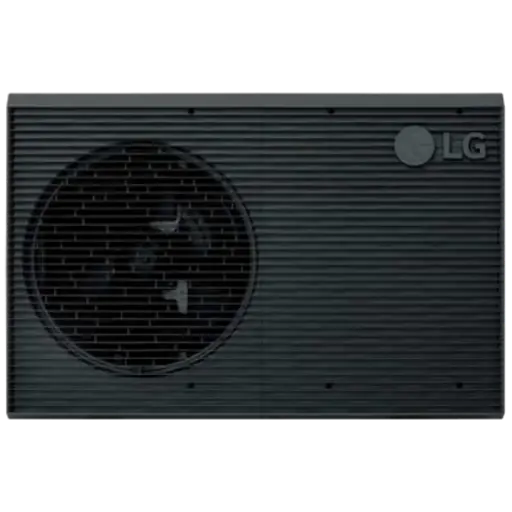

12kW ¦ 60°C ¦ 56dB(A) ¦ R32 ¦ 3x400V 13A ¦ 119kg ¦ R1"AG ¦ HM123MR U34
THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 65°C bis -4°C AT (55°C bei -15°C AT)
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,67/3,47 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,9 ¦ 4,19 ¦ 3,40 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 / W7 ¦ W13 ¦ W18 = 3,3 ¦ 3,73 ¦ 4,75
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 6kW / <5A
Abmessungen (HxBxT) / Gewicht: 1380 x 1239 x 330(390)mm / 119,1(134,1)kg
Schallleistungspegel (Tag/Nacht): 65/56 dB(A)
Anschlüsse Hydraulik R1" AG
Kältemittel/Füllmenge = R32/1,6kg

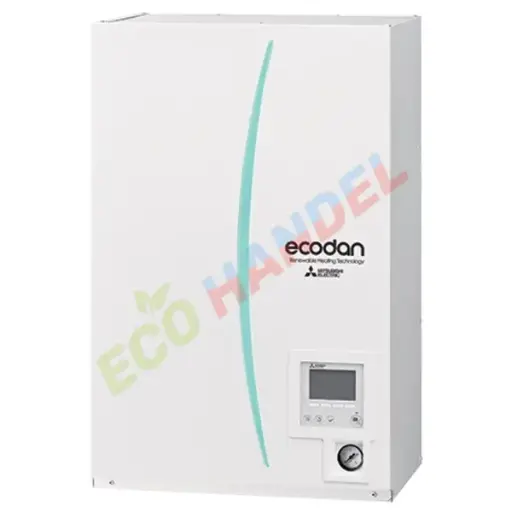

Mitsubishi Electric Ecodan Hydrobox Split
Abmessungen (HxBxT) / Gewicht: 800 x 530 x 360mm / 48kg (leer)
Integriertes MAG: 10l
Integrierter E-Heizer: 2kW 230V
Integrierte Pumpe: 20-80-130
Anschluss Hydraulisch/Kälteleitung: R1"AG / ⅜" - ⅝"
Hergestellt in England

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 8kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35 = 4,26
COP bei A2/W35 = 3,91
COP bei A-7/W35 = 3,32
Energieeffizienzklasse, Raumheizung 35°C/55°C: A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlleistung:
A35/W7 = 7,1kW / EER = 3,31 A35/W18 = 7,1kW / EER= 4,52
Einsatzbereich Außenlufttemperatur +10 bis +46°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 4,9kW / <5A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480 mm / 128kg
Schallleistungspegel: 59 dB(A)
Anschlüsse Kältemittelleitungen: 3/8" - 5/8"
Kältemittel/Vorfüllmenge = R410A/4,6kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split

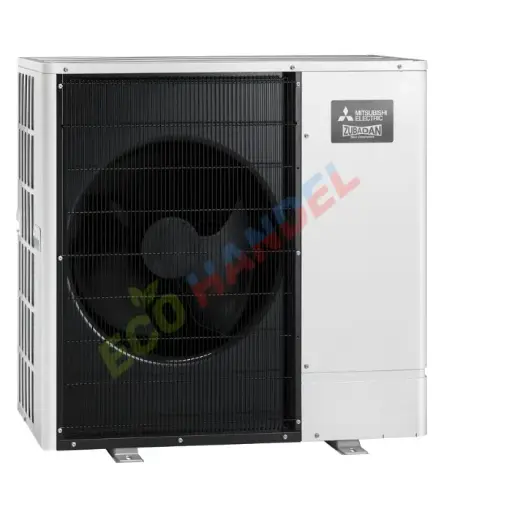

Nenn-Heizleistung 11.2 kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35 = 4,31
COP bei A2/W35 = 3,89
COP bei A-7/W35 = 2,67
Energieeffizienzklasse, Raumheizung 35°C/55°C: A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlleistung:
A35/W7 = 10kW / COP = 2,83 A35/W18 = 14,8kW / EER= 3,69
Einsatzbereich Außenlufttemperatur +10 bis +46°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 6kW / <5A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480 mm / 128 kg
Schallleistungspegel: 60 dB(A)
Anschlüsse Kältemittelleitungen: 3/8" - 5/8"
Kältemittel/Vorfüllmenge = R410A/4,6kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split

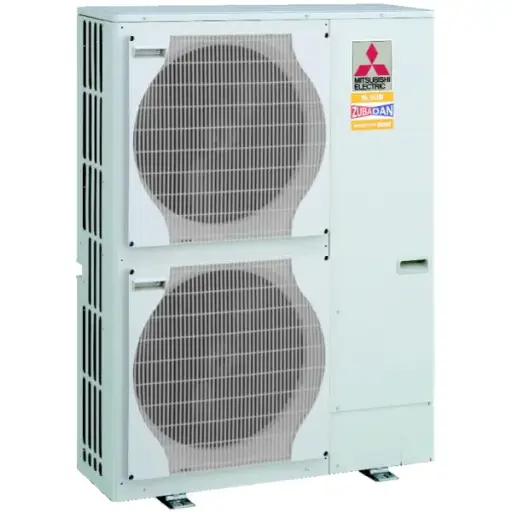

Nenn-Heizleistung: 14 kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35 = 4,16
COP bei A2/W35 = 3,14
COP bei A-7/W35 = 2,75
Energieeffizienzklasse, Raumheizung 35°C/55°C: A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlleistung:
A35/W7 = 10kW / COP = 2,83 A35/W18 = 14,8kW / EER= 3,69
Einsatzbereich Außenlufttemperatur +10 bis +46°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 9,85kW / <6A
Abmessungen (HxBxT) / Gewicht: 1350 x 950 x 330 mm / 134 kg
Schallleistungspegel: 70 dB(A)
Anschlüsse Kältemittelleitungen: 3/8" - 5/8"
Kältemittel/Vorfüllmenge = R410A/5,5kg

Mitsubishi Electric Ecodan Hydrobox Split
Abmessungen (HxBxT) / Gewicht: 950 x 600 x 360mm / 74 kg
Hergestellt in England

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split

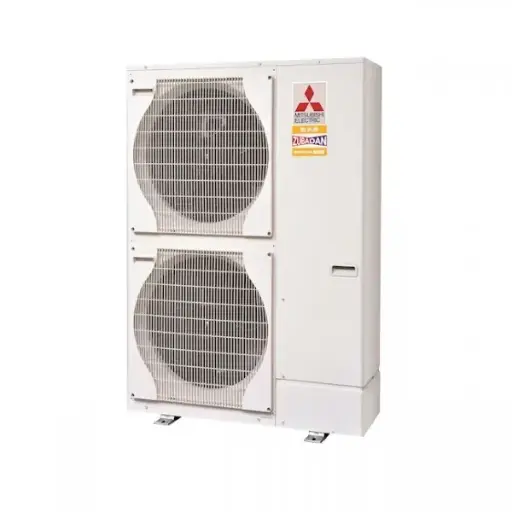

Nenn-Heizleistung: 23kW Leistung im Maximalbetrieb W55 A2/ A-7/ A-10 = 22.8/ 28.4/ 25.6
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511-2013:
SCOP bei W35/W55 = 4.2/3.28
COP bei A2/W35 = 2.37
COP bei A-7/W35 = 2.85
Energieeffizienzklasse, Raumheizung 35°C/55°C = A++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 25A
Kältemittel R410A, 7.1 kg
Abmessungen (HxBxT) / Gewicht: 1338 x 1050 x 330mm / 149 kg
Schallleistungspegel: 75 dB(A)

Laufzeit: 220s ¦ 90° ¦ 7Nm ¦ SPDT
Temperaturbereich Umgebung: +2°C bis +50°C
Passend zu den MUT Mischventilen VDM3 3000E DN16 bis DN40

230VAC 50/60Hz ¦ 4VA(W) ¦ IP54 ¦ SPDT ¦ 220sec ¦ 20Nm
Stellantrieb zu Mischventil VDF3 DN65, DN80, DN100, DN125
Arbeitsbereich: 90°
Temperaturbereich: +2°C bis +50°C

DN25 ¦ G1¼"AG ¦ Kvs: 15,5 ¦ PN16 ¦ IP40 ¦ DVGW ¦ 230VAC ¦ SPST
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium/Umgebung: +2°C bis +90°C / 0°C bis +55°C
Luftfeuchtigkeit: 0% bis 80% R.h. nicht kondensierend
max. Differenzdruck: 6bar (L Bohrung)
Zykluszeit: 25s/180° (L Bohrung)
Anschlusskabel: 3x0,75mm², 1m gesteckt (Molex)

Mitsubishi Electric Ecodan Hydrobox Split
Abmessungen (HxBxT) / Gewicht: 800 x 530 x 360mm / 44kg (leer)
Integriertes MAG: 10l
Integrierter E-Heizer: 2kW 230V
Integrierte Pumpe: 25-80-130 Anschluss
Hydraulisch/Kälteleitung: R1"AG / ¼" - ½"
Hergestellt in England

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 6kW
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,45/3,33 (mittleres Klima)
SCOP bei W35/W55 = 5,20/3,78 (warmes Klima)
COP bei A2/W35 = 3,75 (EN14511-2013)
COP bei A-7/W35 = 3,2 (EN14511-2013)
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +24°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3,25kW / <10A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 101 kg
Schallleistungspegel Tag/Nacht: 55/50 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1.3kg max.
Leitungslänge: 30m (mit 1,6kg R32)

Nenn-Heizleistung 8kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,5/3,4
COP bei A2/W35 = 3,75
COP bei A-7/W35 = 3,10
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz
max. Leistungsaufnahme Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 115 kg
Schallleistungspegel: 56 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1.7kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung: 8kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur beträg 60°C bis -7°C AT
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,5/3,4
COP bei A2/W35 = 3,75
COP bei A-7/W35 = 3,10
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz
max. Leistungsaufnahme Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 115 kg
Schallleistungspegel: 56 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1.7kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 10kW (bei A-7/W35: 13,2kW)
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur beträg 60°C bis -7°C AT
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,58/3,48
COP bei A2/W35 = 3,45
COP bei A-7/W35 = 3,05
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz
max. Leistungsaufnahme / Anlaufstrom: 5,6kW / <5A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 121 kg
Schallleistungspegel: 60 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2" (max. 30m)
Kältemittel/Vorfüllmenge = R32/1,7kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 14kW (bei A-7/W35: 15,8kW)
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung.
Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur beträg 60°C bis -7°C AT
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,55/3,43
COP bei A2/W35 = 3,05
COP bei A-7/W35 = 2,7
Max. T. Vorlauf bei -7°C Aussen = 60°C Max. T. Vorlauf bei -15°C Aussen = 55°C
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz
max. Leistungsaufnahme / Anlaufstrom: 3x8A / <3x5A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 122 kg
Schallleistungspegel Tag/Nacht: 62 dB(A) / 57 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2" (max. 25m)
Kältemittel/Vorfüllmenge = R32/1.7kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 6kW
Die maximale Vorlauftemperatur ist 60°C (ab 0°C Aussentemp)
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 5,03/3,63
COP bei A2/W35 = 4,17
COP bei A-7/W35 = 3,08
Energieeffizienzklasse Raumheizung: 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur: -20 bis +24°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN B-16A
max. Leistungsaufnahme / Anlaufstrom: 3.88kW / <5A
Abmessungen (HxBxT) / Gewicht: 880 x 840 x 330mm / 54 kg
Schallleistungspegel: 60 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1,2kg (max. 1,6 bei 30m Leitung)

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung: 8kW
Die maximale Vorlauftemperatur ist 60°C (ab 0°C Aussentemp)
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 5,03/3,63
COP bei A2/W35 = 4,13
COP bei A-7/W35 = 3,03
Energieeffizienzklasse Raumheizung: 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur: -20 bis +24°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN B-16A
max. Leistungsaufnahme / Anlaufstrom: 3.88kW / <5A
Abmessungen (HxBxT) / Gewicht: 880 x 840 x 330mm / 54 kg
Schallleistungspegel: 62 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1,2kg (max. 1,6 bei 30m Leitung)

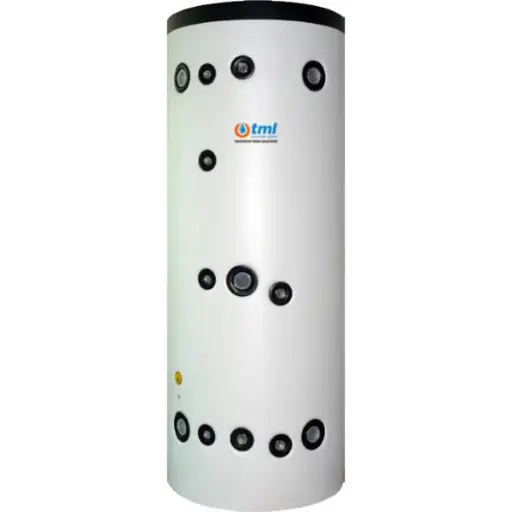

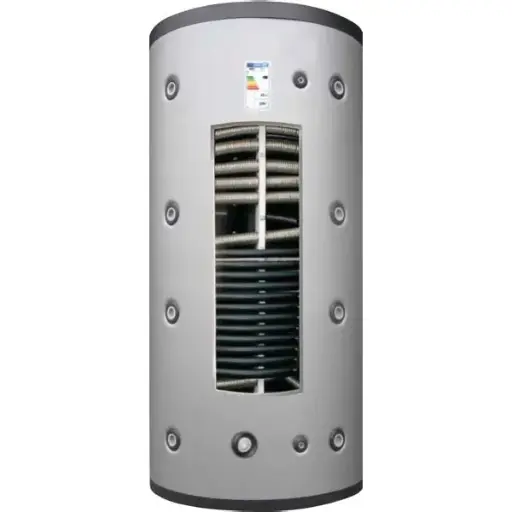

PN6 ¦ V2A ¦ 7,5kW ¦ DN32 ¦ 1¼"AG
inkl. Isolierung, Anschluss Hydraulik: R1"AG, Anschluss E-Heizstab: 1½"IG max. Eintauchtiefe Heizstab: 700mm
