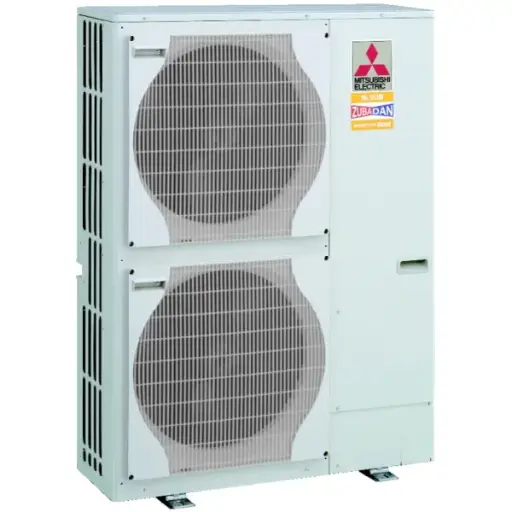

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung: 14 kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35 = 4,16
COP bei A2/W35 = 3,14
COP bei A-7/W35 = 2,75
Energieeffizienzklasse, Raumheizung 35°C/55°C: A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlleistung:
A35/W7 = 10kW / COP = 2,83 A35/W18 = 14,8kW / EER= 3,69
Einsatzbereich Außenlufttemperatur +10 bis +46°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 9,85kW / <6A
Abmessungen (HxBxT) / Gewicht: 1350 x 950 x 330 mm / 134 kg
Schallleistungspegel: 70 dB(A)
Anschlüsse Kältemittelleitungen: 3/8" - 5/8"
Kältemittel/Vorfüllmenge = R410A/5,5kg

14kW ¦ 60°C ¦ 67/62 dB(A) ¦ R32 ¦ 3x400V 13A ¦ 148kg ¦ G1"AG ¦ PUZ-HWM140YAA

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Monoblock
Nenn-Heizleistung: 14 kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
SCOP bei W35/W55 = 4,53/3,4 (mittleres Klima)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Einsatzbereich Außenlufttemperatur +10 bis +46°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
Abmessungen (HxBxT) / Gewicht: 1350 x 1020 x 330mm / 148 kg
Schallleistungspegel Tag/Nacht: 67/62 dB(A)
Anschlüsse Hydraulik: G1"AG

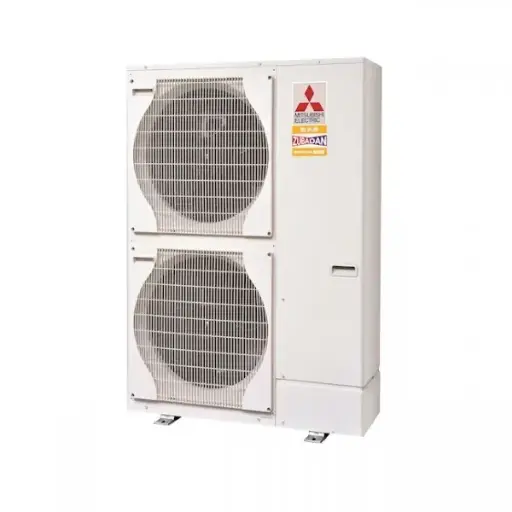

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung: 23kW Leistung im Maximalbetrieb W55 A2/ A-7/ A-10 = 22.8/ 28.4/ 25.6
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511-2013:
SCOP bei W35/W55 = 4.2/3.28
COP bei A2/W35 = 2.37
COP bei A-7/W35 = 2.85
Energieeffizienzklasse, Raumheizung 35°C/55°C = A++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 25A
Kältemittel R410A, 7.1 kg
Abmessungen (HxBxT) / Gewicht: 1338 x 1050 x 330mm / 149 kg
Schallleistungspegel: 75 dB(A)

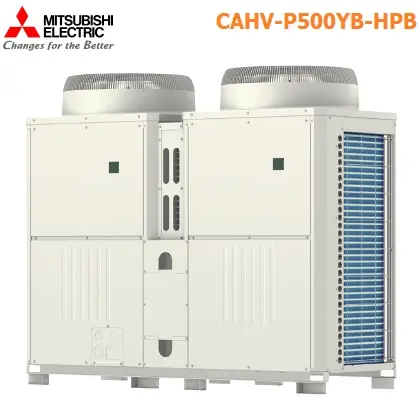

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Monoblock
Nenn-Heizleistung 45kW
EN14511: Vorrangig Effizienz Leistung kW W45°C; A7 / 2 / -7°C: 45.0 / 43.0 / 42.4
COP W45°C; A7 / 2 / -7°C: 3.49 / 2.62 / 2.17
Leistung kW W70°C; A7 / 2 / -7°C: 45.0 / 43.3 / 43.0 COP kW W70°C; A7 / 2 / -7°C: 1.76 / 1.61 / 1.40
Vorrangig Leistung Leistung kW W45°C; A7 / 2 / -7°C: 63.2 / 45.0 / 42.4
COP W45°C; A7 / 2 / -7°C: 3.02 / 2.53 / 2.17
Leistung kW W70°C; A7 / 2 / -7°C: 58.7 / 43.5 / 43.0 COP kW W70°C; A7 / 2 / -7°C: 1.80 / 1.58 / 1.40
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+/A++
Spannungsversorgung / Absicherung: 3x400V, 50Hz / LSB 3LN 40A
Abmessungen (HxBxT) / Gewicht: 1978 x 1710 x 759mm / 511 kg
Schalldruckspegel W45 / W70: 59dB(A) / 63dB(A)
Kältemittel: R407C

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Monoblock

6kW ¦ 60°C ¦ 58/53 dB(A) ¦ R32 ¦ 1x230V 16A ¦ 98kg ¦ G1"AG ¦ PUZ-WM60VAA

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Monoblock
Nenn-Heizleistung 6kW Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511-2013:
SCOP bei W35/W55 = 4,63/3,3
COP bei A2/W35 = 4,4
COP bei A-7/W35 = 3,25
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN B-16A
max. Leistungsaufnahme / Anlaufstrom: 3,6 kW / <10A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 98 kg
Schallleistungspegel Tag/Nacht: 58/53 dB(A)
Anschlüsse Hydraulik: 1"AG

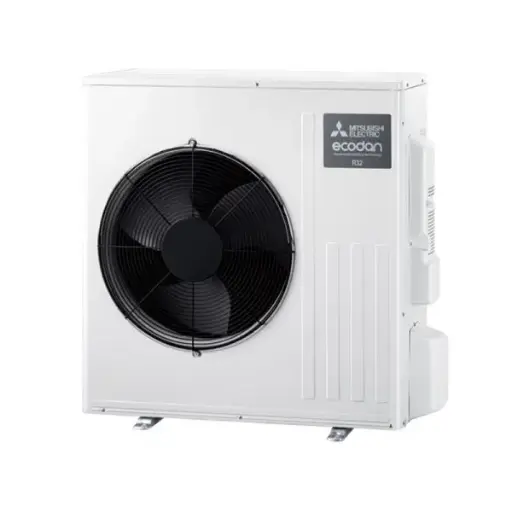

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 6kW
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,45/3,33 (mittleres Klima)
SCOP bei W35/W55 = 5,20/3,78 (warmes Klima)
COP bei A2/W35 = 3,75 (EN14511-2013)
COP bei A-7/W35 = 3,2 (EN14511-2013)
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +24°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3,25kW / <10A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 101 kg
Schallleistungspegel Tag/Nacht: 55/50 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1.3kg max.
Leitungslänge: 30m (mit 1,6kg R32)

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 6kW
Die maximale Vorlauftemperatur ist 60°C (ab 0°C Aussentemp)
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 5,03/3,63
COP bei A2/W35 = 4,17
COP bei A-7/W35 = 3,08
Energieeffizienzklasse Raumheizung: 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur: -20 bis +24°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN B-16A
max. Leistungsaufnahme / Anlaufstrom: 3.88kW / <5A
Abmessungen (HxBxT) / Gewicht: 880 x 840 x 330mm / 54 kg
Schallleistungspegel: 60 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1,2kg (max. 1,6 bei 30m Leitung)

8,5kW ¦ 60°C ¦ 58/53 dB(A) ¦ R32 ¦ 3x400V 13A ¦ 110kg ¦ G1"AG ¦ PUZ-WM85YAA

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Monoblock
Nenn-Heizleistung 8,5 kW
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511-2013:
SCOP bei W35/W55 = 5,00/3,0
COP bei A2/W35 = 4,15
COP bei A-7/W35 = 2,60
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 4,5 kW / <10A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 110 kg
Schallleistungspegel Tag/Nach: 58/53 dB(A)
Anschlüsse Hydraulik: 1"AG

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung: 8kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur beträg 60°C bis -7°C AT
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,5/3,4
COP bei A2/W35 = 3,75
COP bei A-7/W35 = 3,10
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz
max. Leistungsaufnahme Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 115 kg
Schallleistungspegel: 56 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1.7kg

Nenn-Heizleistung 8kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,5/3,4
COP bei A2/W35 = 3,75
COP bei A-7/W35 = 3,10
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz
max. Leistungsaufnahme Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 115 kg
Schallleistungspegel: 56 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1.7kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 8kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35 = 4,26
COP bei A2/W35 = 3,91
COP bei A-7/W35 = 3,32
Energieeffizienzklasse, Raumheizung 35°C/55°C: A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlleistung:
A35/W7 = 7,1kW / EER = 3,31 A35/W18 = 7,1kW / EER= 4,52
Einsatzbereich Außenlufttemperatur +10 bis +46°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 4,9kW / <5A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480 mm / 128kg
Schallleistungspegel: 59 dB(A)
Anschlüsse Kältemittelleitungen: 3/8" - 5/8"
Kältemittel/Vorfüllmenge = R410A/4,6kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung: 8kW
Die maximale Vorlauftemperatur ist 60°C (ab 0°C Aussentemp)
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 5,03/3,63
COP bei A2/W35 = 4,13
COP bei A-7/W35 = 3,03
Energieeffizienzklasse Raumheizung: 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur: -20 bis +24°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN B-16A
max. Leistungsaufnahme / Anlaufstrom: 3.88kW / <5A
Abmessungen (HxBxT) / Gewicht: 880 x 840 x 330mm / 54 kg
Schallleistungspegel: 62 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1,2kg (max. 1,6 bei 30m Leitung)

Mitsubishi Electric Geodan Wärmepumpe Erdsonde
Nenn-Heizleistung: 60kW
Leistung bei vorrangiger Effizienz 45kW EN14511:
SCOP bei W35/W55 = 4,03/3,37
COP 45kW bei B0/W35 = 4,41
COP 45kW bei W10/W35 = 4,55
Energieeffizienzklasse, Raumheizung 35°C/55°C = A++/A++
Spannungsversorgung / Absicherung: 3x400V, 50Hz
Abmessungen (HxBxT) / Gewicht: 1561 x 934 x 780mm / 395 kg
Schallleistungspegel: 66dB(A)

Schnittstellen-Platine für die Ansteuerung der Aussengeräte.

Durch den Vorlauftemperaturregler PAC-IF032B-E lassen sich die Power Inverter und Zubadan Außengeräte in bestehende und individuelle Heizungsanlagen integrieren. Kabelfernbedienung PAR-W21MAA mit Multi-Language-Display und Wochentimer im Lieferumfang. Heizkurven, Wasservorlauftemperaturund Betriebsarten sind einstellbar. Das PAC-IF032B-E verfügt über eine Pumpenansteuerung, Umschaltung zwischen Heizen und Brauchwassererwärmung (Prioritätenschaltung) und der Möglichkeit, einen Durchflusswächter direkt der Platine aufzuschalten.
