51kW ¦ 60°C ¦ 82dB(A) ¦ R32 ¦ 3x400V 32A ¦ 353kg ¦ R1½"AG ¦ HM513MR UXC0
Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)
Nennleistung (EN14511): 51kW ¦ A-7/W35
max Leistung bei A-7/W35 ¦ A-7/W55 ¦ A-15/W55 : 51kW ¦ 45kW ¦ 40kW
SCOP (mittleres Klima) W35/55: 4,26/3,21 (EN14825)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb: EER bei A35-W18/7 = 4,5/3,1
Einsatzbereich Außenlufttemperatur +10 bis +48°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-32A
Abmessungen (BxHxT) / Gewicht: 1640 x 1690 x 825mm / 335kg
Schallleistungspegel (Tag/Nacht): 82/75dB(A)
Anschlüsse Hydraulik R1½"AG
Kältemittel/Füllmenge: R32/10kg

Der Regler dient dem Anschluss von Pumpen, Mischer, Ventile, usw.
Über das Schnittstellenmodul ist die Verbindung mit dem Internet möglich, was den Fernzugriff erlaubt. Über die kostenlose App kann dann die Anlage von überall aus bedient werden (Internetzugang bauseits).
Weiter ist der Zugang zur Fernwartung möglich, wodurch unnötige Anfahrten für die Reglereinstellung entfallen.
Folgende Komponenten sind anschliessbar:
Ausgänge: Pumpe HK1, 3-Wege Ventil WW, Steuersignal für E-Heizer HK & E-Heizer WW.
Eingänge: Fühler VL-RL Primärkreis, Fühler HK1, Fühler WW, VNB-Sperre

Lieferumfang:
-EcoController
-Anschlussschema
-Temperaturfühler 5m VL-RL Primär, VL HK1 und WW
-WiFi Adapter

Optional ist der Regler erweiterbar mit z.B einem zusätzlichen gemischten Heizkreis, Leistungsschütz E-Heizer, Smart Grid ansteuerung, Kondensatheizung, Einzelraumregelung, Energiemessungen, Kaskaden usw.
Weitere Regleraufbauten sind gem. Kundenwusnch Anlagenspezifisch nahe zu uneingeschränkt möglich.

7kW ¦ 60°C ¦ 55dB(A) ¦ R32 ¦ 1x230V 16A ¦ 90kg ¦ R1"AG ¦ HM071MRS UA40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,48/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,7 ¦ 3,43 ¦ 2,92 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W13 ¦ W18 = 3,3 ¦ 3,92 ¦ 4,7
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3,5kW / <5A
Abmessungen (HxBxT) / Gewicht: 853 x 1242 x 391mm / 94(108)kg
Schallleistungspegel (Tag/Nacht): 57/55 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

9kW ¦ 60°C ¦ 55dB(A) ¦ R32 ¦ 1x230V 16A ¦ 90kg ¦ R1"AG ¦ HM091MRS UA40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,55/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,6 ¦ 3,5 ¦ 2,92 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W18 = 3,0 ¦ 4,6
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3,6kW / <5A
Abmessungen (HxBxT) / Gewicht: 853 x 1242 x 391mm / 94(108)kg
Schallleistungspegel (Tag/Nacht): 57/55 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

12kW ¦ 60°C ¦ 56dB(A) ¦ R32 ¦ 3x400V 13A ¦ 117kg ¦ R1"AG ¦ HM123MRS UB40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,47/3,47 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,9 ¦ 3,55 ¦ 3,16 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W18 = 3,2 ¦ 4,8
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 6,6kW / <5A
Abmessungen (HxBxT) / Gewicht: 1019 x 1320 x 520 / 117(134)kg
Schallleistungspegel (Tag/Nacht): 60/56 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

14kW ¦ 60°C ¦ 57dB(A) ¦ R32 ¦ 3x400V 13A ¦ 117kg ¦ R1"AG ¦ HM143MRS UB40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,48/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,7 ¦ 3,55 ¦ 3,16 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W18 = 3,3 ¦ 4,7
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 7,7kW / <5A
Abmessungen (HxBxT) / Gewicht: 1019 x 1320 x 520 / 117(134)kg
Schallleistungspegel (Tag/Nacht): 61/57 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

16kW ¦ 60°C ¦ 57dB(A) ¦ R32 ¦ 3x400V 13A ¦ 117kg ¦ R1"AG ¦ HM163MRS UB40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,55/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,7 ¦ 3,55 ¦ 3,16 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W18 = 3,0 ¦ 4,6
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 8,8kW / <5A
Abmessungen (HxBxT) / Gewicht: 1019 x 1320 x 520 / 117(134)kg
Schallleistungspegel (Tag/Nacht): 61/57 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

Vorkonvektioniertes Anschlusskabel für die Stellantriebe von MUT ohne Hilfskontaktbelegung. 3x0,5mm²
Folgende Längen sind erhältlich: 1m ¦ 2m ¦ 3m ¦ 4m ¦ 5m ¦ 7,5m ¦ 10m
Kompatibel zu folgenden Antrieben: VMR, TMO, TMO XL

28kW ¦ 75dB(A) ¦ R410 ¦ 3x400V 16A ¦ 139kg ¦ ⅜"/⅞" ¦ ARUN100LSS5 U80A

Nennleistung : 28kW
SEER: 6,59
Einsatzbereich Außenlufttemperatur -5 bis +48°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-16A
Abmessungen (BxHxT) / Gewicht: 1090 x 1625 x 380mm / 139kg
Schallleistungspegel (Kühlen/Heizen): 75/81dB(A)
Anschlüsse Kälteleitung (Flüssig/Gas): ⅜"/⅞" (gelötet)
Max Anzahl innengeräte: 16
Kältemittel/vorgefüllte Menge = R410a/4,5kG

Wärmepuffer Grau
Nenninhalt/Gewicht (leer): 270l/85kg
Abmessung (Höhe/Ø/Kippmass): 1635/700/1630mm
Anschluss Fühler/Entlüftung/Entleerung: 4xRp½"IG/Rp1¼"IG/keine
Anschluss Wärmeerzeuger(VL/RL): 8xRp1½"IG
Energieeffizienzklasse/Dämmung: B/100mm Polyester Faser
Optional mit 3 verstellbaren Füssen

Komplett mit Blende (WF4A027CG0A & PT-QAGW0)
Gebläsekonvektoren

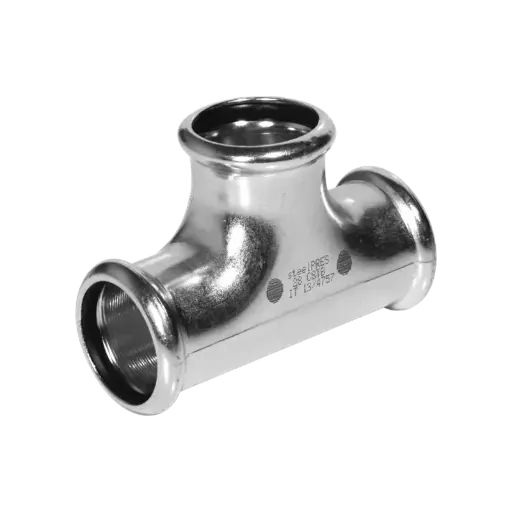

T-Stück, egal, steelPRES®, verzinkt

T-Stück mit Abgang Innengewinde, steelPRES®, verzinkt

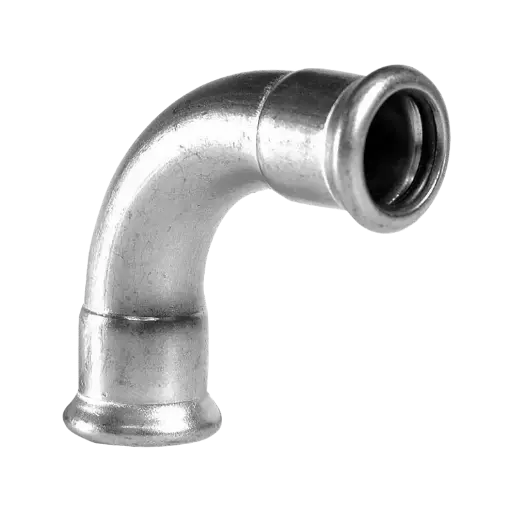

Bogen 90°, innen - innen, steelPRES® verzinkt

Übergang mit Aussengewinde, konisch, steelPRES®, verzinkt

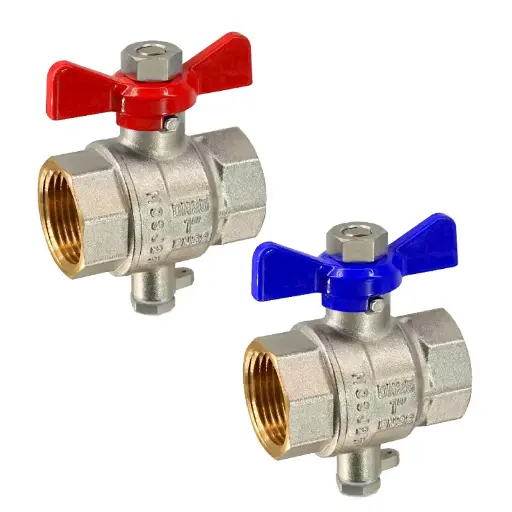

Fühler-Kugelhahn Messing 1/2"-2" IG/IG PN20-40

Geh./Kugel/Dicht. CW614N/CW614N/PTFE/FKM, Flügelgriff Alu Rot/Blau lackiert, mit Uni Tauchfühleranschluss M10x1 und Plombierungsbohrung, entspr. KH712
