Schlammsammler

DN20 ¦ G1"AG ¦ PN3 ¦ Kvs 5,9 ¦ 0 - 90°C

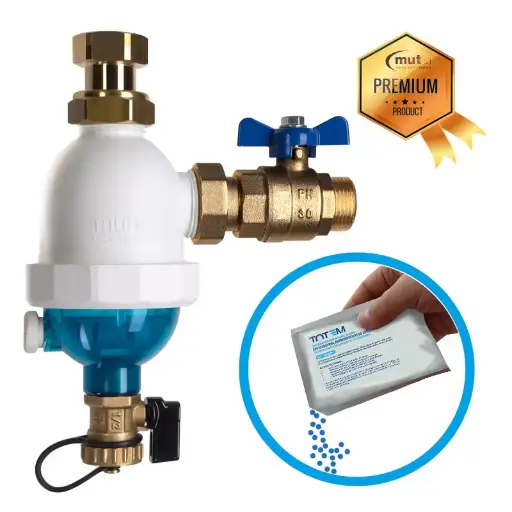

Schlammabscheider DF Totem 1"AG resp. ¾" Messing
max Durchfluss 21,5l/min (max 1,2m/s) Glykol max 30%

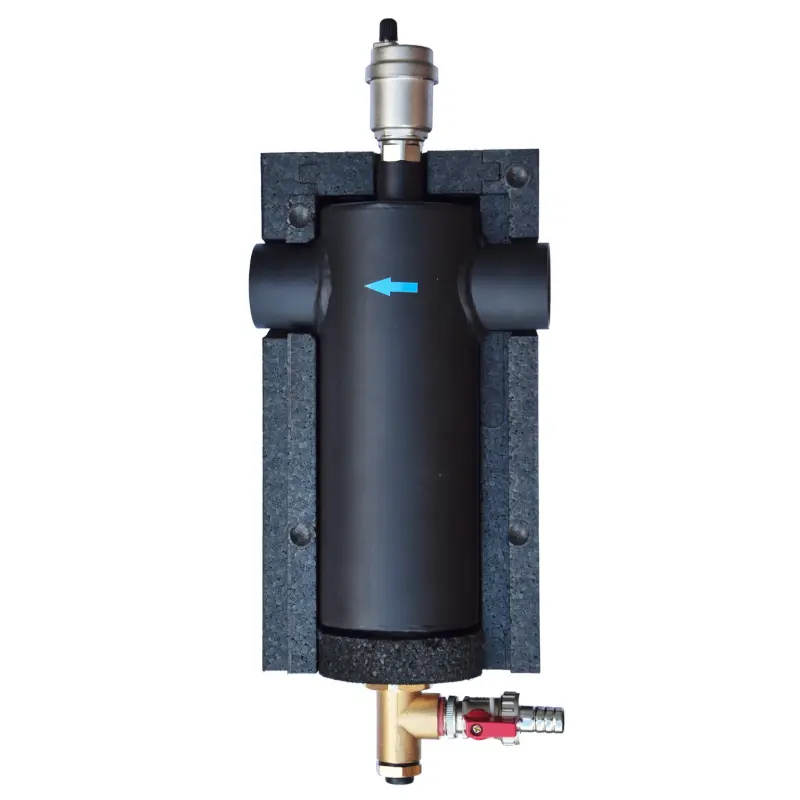

DN25-50 | 400μm | Magnet | horizontal | isoliert
Schlammsammler mit 400μm Sieb, Magnet, Spülhahn, Entlüfter, isoliert. Nur horizontaler Einbau möglich. In den grössen Rp1"IG bis 2"
Grössere Varainten sind geflanscht bis DN125 erhältlich.

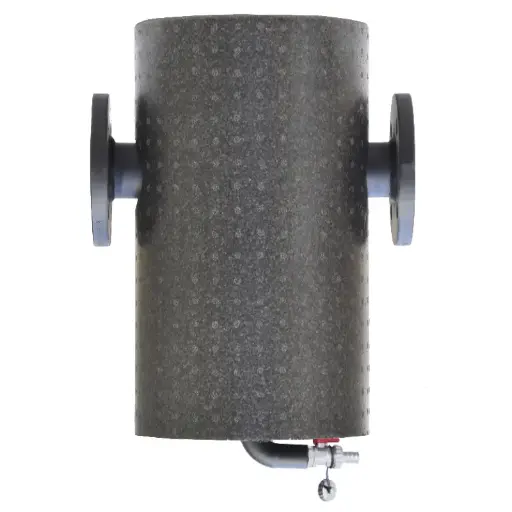

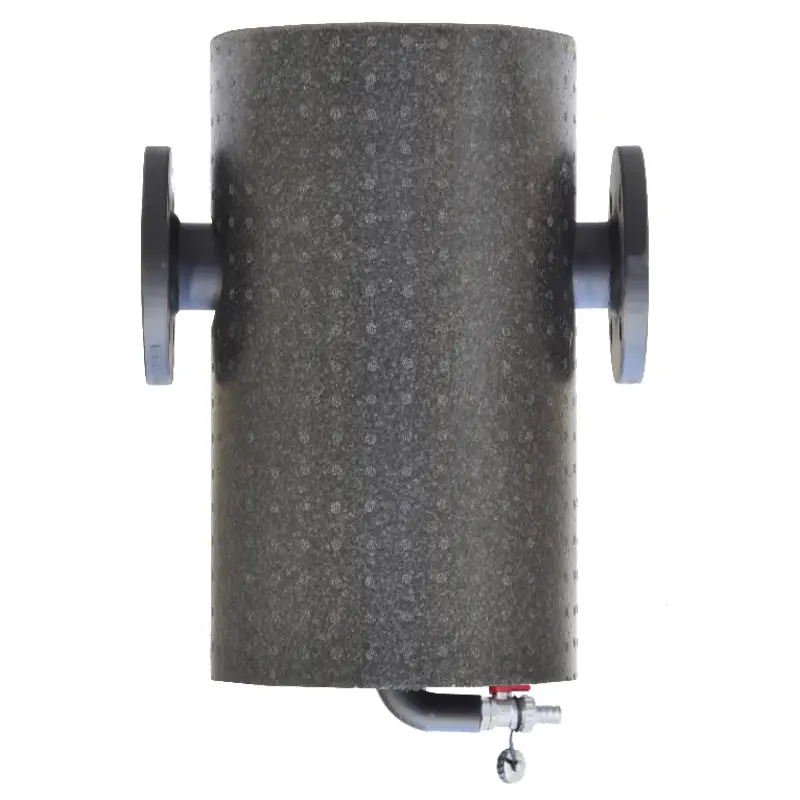

DN50-125 Flansch ¦ PN06 ¦ +110°C ¦ 500μm
Schlammabscheider mit Magnet und Sieb. Zulässiges Medium: Wasser
(horizontale Leitungsführung)
DN-50: Kvs: 40 ¦ 350mm ¦ 6,6l
DN-65: Kvs: 50 ¦ 350mm ¦ 7l
DN-80: Kvs: 112 ¦ 510mm ¦ 23l
DN100: Kvs: 163 ¦ 510mm ¦ 33l
DN125: Kvs: 202 ¦ 510mm ¦ 34l

DN32 ¦ G1¼"AG ¦ Kvs 10 ¦ PN3 ¦ 800µm ¦ 0 - 90°C

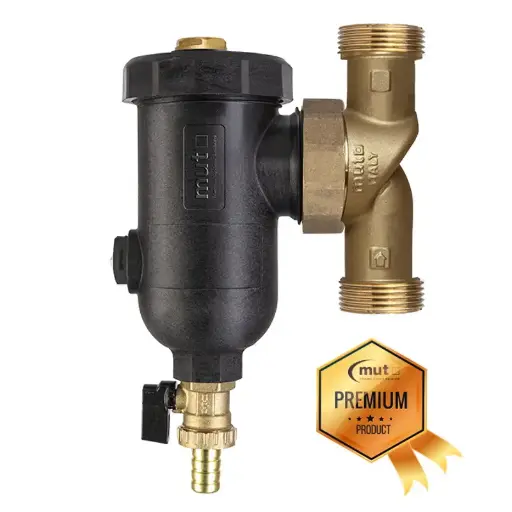

Schlammabscheider DF Magnum Horizontal oder Vertikel (inline)
max Durchfluss 36l/min (max 1,2m/s) Glykol max 30%

PN10 ¦ -10°C bis +110°C
DN40 ¦ G1½"AG ¦ Kvs: 52
DN50 ¦ G2"AG ¦ Kvs: 66

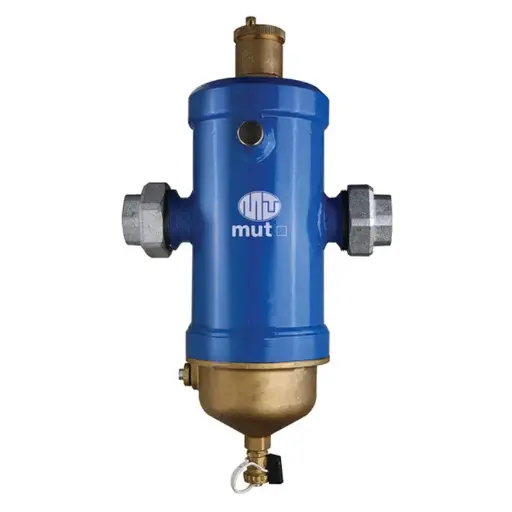

Schlammabscheider mit Mikroblasenabscheider DF/DS-IS
(horizontale Leitungsführung)
max. Durchfluss: 90l/min (max 1,2m/s) Zulässiges Medium: Wasser, Glykol <50%

PN10 | 0 - 100°C
DN25 | Kvs: 28,5 | Rp1"IG
DN40 | Kvs: 63,5 | Rp1½"IG
DN50 | Kvs: 70,0 | Rp2"IG

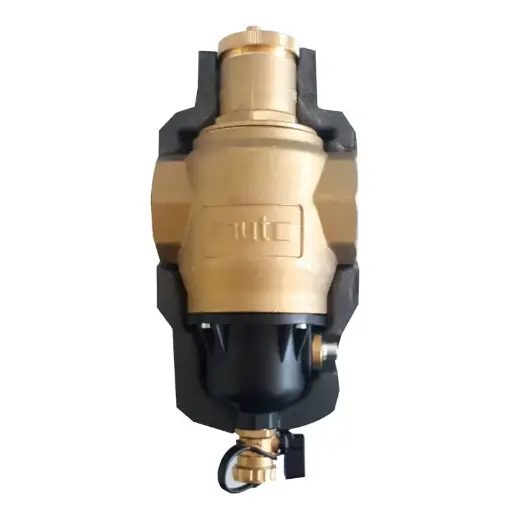

Schlamm- und Mikroblasenabscheider DF/DS
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium: min +0°C bis +100°C
Messing/GFK (PA66 GF25)

PN10 | 0 - 110°C | horizontal
DN25 | Kvs: 2,5 | G1"AG
DN32 | Kvs: 4 | G1¼"AG
DN40 | Kvs: 6 | G1½"AG
DN50 | Kvs: 8,5 | G2"AG
horizontale Einbaulage

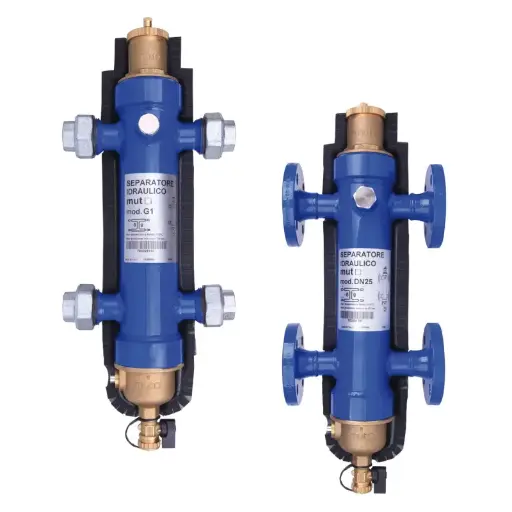

Hydraulische Weiche mit Schlamm- und Mikroblasenabscheider
Zulässiges Medium: Wasser, Glykol <30%
Temperaturbereich Medium: min +0°C bis +110°C

DN25 ¦ Rp1"IG ¦ Kvs 10 ¦ PN3 ¦ 0 - 90°C

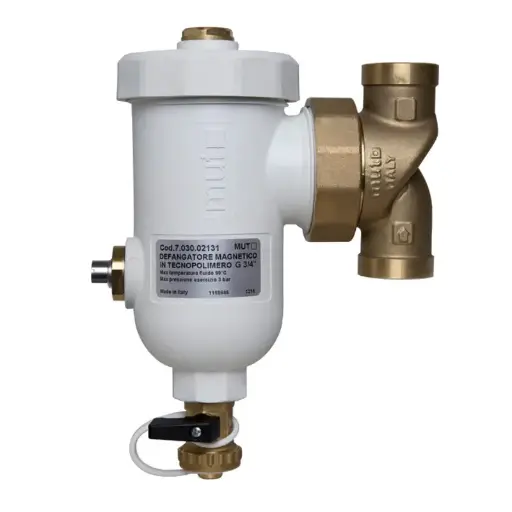

Schlammabscheider DF Compact 1"IG Horizontal oder Vertikel (inline)
max Durchfluss 21,6l/min (max 1,3m/s) Glykol max 30%
