Heizkreis

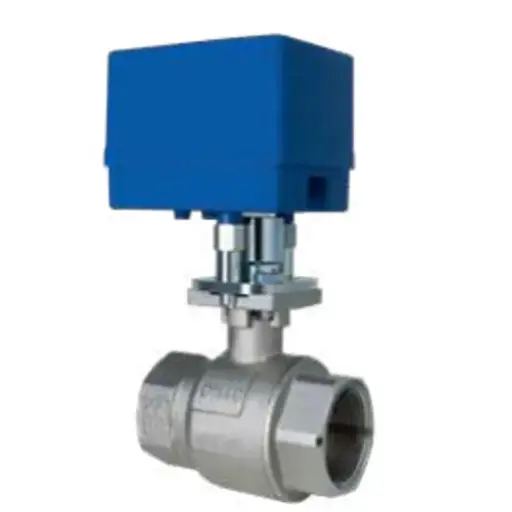

DN40 ¦ Rp1½"IG ¦ Kvs: 292 ¦ PN16 ¦ IP40 ¦ 230VAC ¦ SPST
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium/Umgebung: +2°C bis +90°C / 0°C bis +50°C
max. Differenzdruck: 6bar
Zykluszeit: 120s 90°
Anschlusskabel: 3x0,75mm², 1m

DN32 ¦ Rp1¼"IG ¦ Kvs: 21,2 ¦ PN16 ¦ IP54 ¦ 230VAC 4W ¦ SPDT
max Differenzdruck: 6bar
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium: min -10°C bis +120°C
Umgebungstemperaturbereich: -10°C bis +50°C
Lagertemperaturbereich: -10°C bis +70°C
Zykluszeit: 50s(±10s)/90° (L Bohrung)
Anschlusskabel: 6x0,75mm², 1m

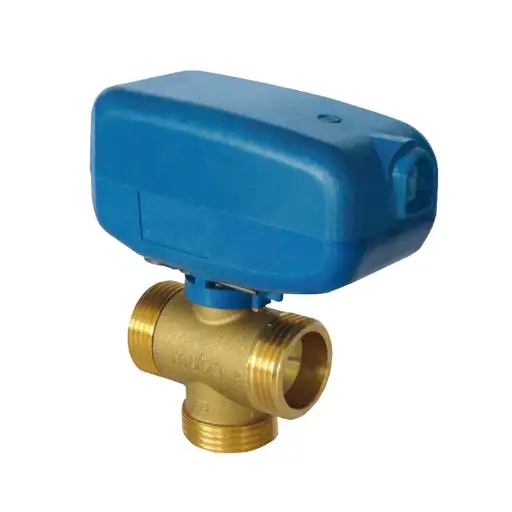

DN20 ¦ R1"AG ¦ Kvs: 5 ¦ PN10 ¦ IP40 ¦ DVGW ¦ 230VAC ¦ SPST
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium/Umgebung: +2°C bis +90°C / 0°C bis +60°C Luftfeuchtigkeit: 0% bis 80% R.h. nicht kondensierend
max. Differenzdruck: 2,5bar (L Bohrung)
Zykluszeit: 6s/180°
Anschlusskabel: 3x0,75mm², 1m gesteckt (Molex)

DN50 ¦ Rp2"IG ¦ Kvs: 52 ¦ PN16 ¦ IP54 ¦ 230VAC 4W ¦ SPDT
max Differenzdruck: 6bar
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium: min -10°C bis +120°C
Umgebungstemperaturbereich: -10°C bis +50°C
Lagertemperaturbereich: -10°C bis +70°C
Zykluszeit: 100s(±20s)/90° (L Bohrung)
Anschlusskabel: 6x0,75mm², 1m

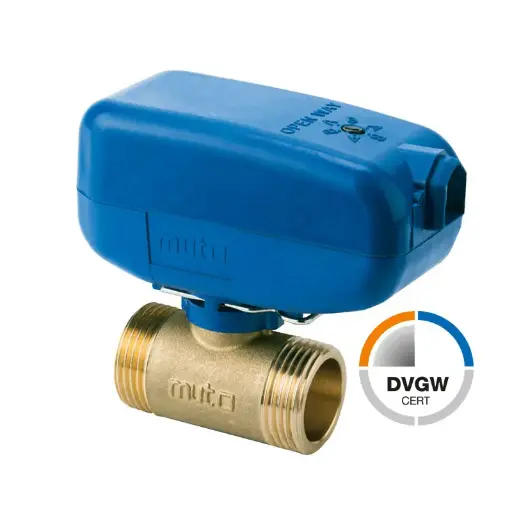

DN20 ¦ R1"AG ¦ Kvs: 10 ¦ PN10 ¦ IP40 ¦ DVGW ¦ 230VAC 7W ¦ SPST
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium/Umgebung: +2°C bis +90°C / 0°C bis +60°C Luftfeuchtigkeit: 0% bis 80% R.h. nicht kondensierend
max. Differenzdruck: 2,5bar
Zykluszeit: 15s/90°
Anschlusskabel: 3x0,75mm², 1m gesteckt (Molex)

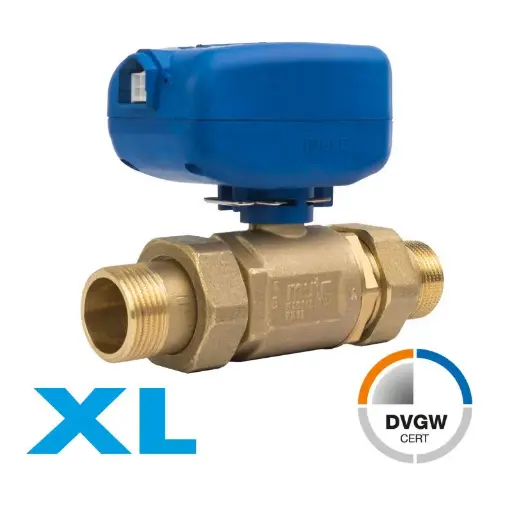

DN25 ¦ G1¼"AG ¦ Kvs: 38 ¦ PN16 ¦ IP40 ¦ DVGW ¦ 230VAC ¦ SPST
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium/Umgebung: +2°C bis +90°C / 0°C bis +55°C Luftfeuchtigkeit: 0% bis 80% R.h. nicht kondensierend
max. Differenzdruck: 6bar
Zykluszeit: 15s/90°
Anschlusskabel: 3x0,75mm², 1m gesteckt (Molex)

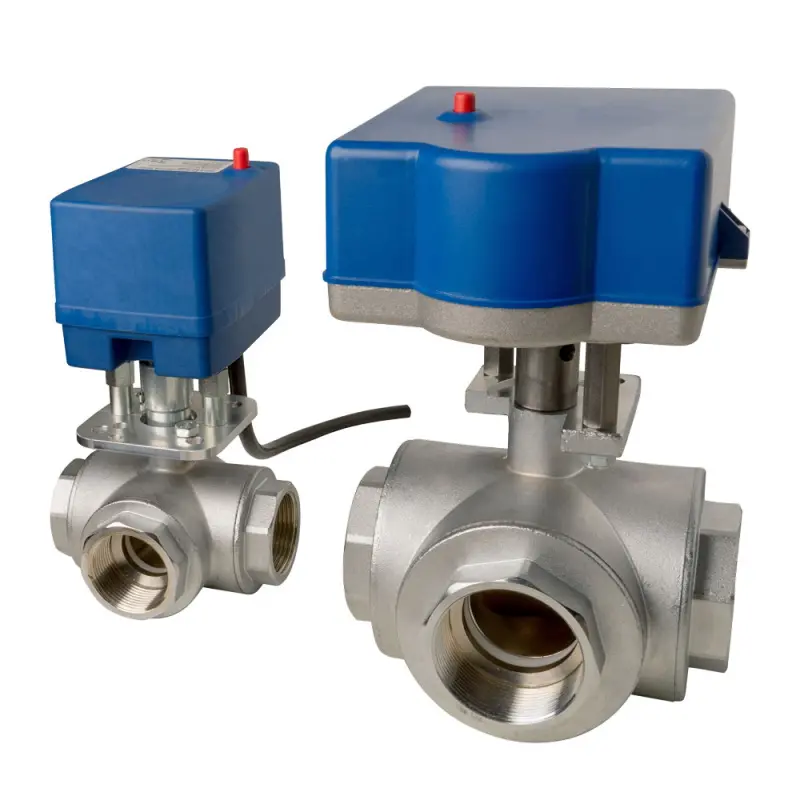

DN25 ¦ Rp1"IG ¦ Kvs: 15,5 ¦ PN16 ¦ IP54 ¦ 230VAC 4W ¦ SPDT
max Differenzdruck: 6bar
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium: min -10°C bis +120°C
Umgebungstemperaturbereich: -10°C bis +50°C
Lagertemperaturbereich: -10°C bis +70°C
Zykluszeit: 50s(±10s)/90° (L Bohrung)
Anschlusskabel: 6x0,75mm², 1m

DN40 ¦ Rp1½"IG ¦ Kvs: 38 ¦ PN16 ¦ IP54 ¦ 230VAC 4W ¦ SPDT
max Differenzdruck: 6bar
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium: min -10°C bis +120°C
Umgebungstemperaturbereich: -10°C bis +50°C
Lagertemperaturbereich: -10°C bis +70°C
Zykluszeit: 100s(±20s)/90° (L Bohrung)
Anschlusskabel: 6x0,75mm², 1m

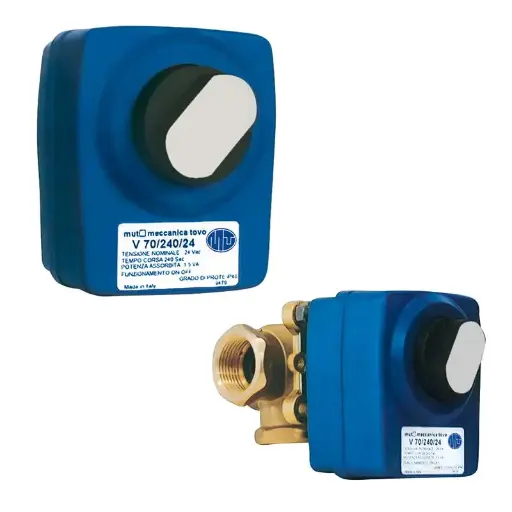

Laufzeit: 220s ¦ 90° ¦ 7Nm ¦ SPDT
Temperaturbereich Umgebung: +2°C bis +50°C
Passend zu den MUT Mischventilen VDM3 3000E DN16 bis DN40

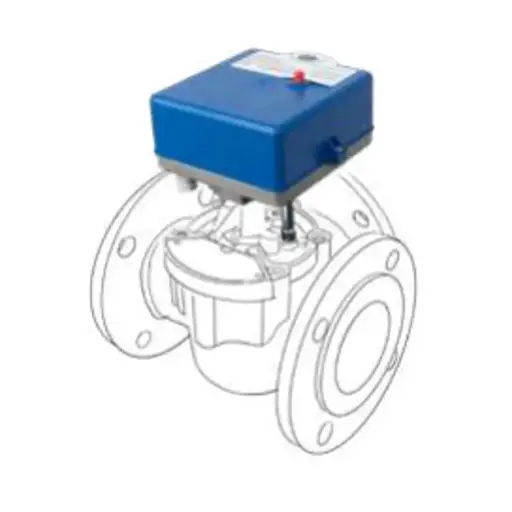

230VAC 50/60Hz ¦ 4VA(W) ¦ IP54 ¦ SPDT ¦ 220sec ¦ 20Nm
Stellantrieb zu Mischventil VDF3 DN65, DN80, DN100, DN125
Arbeitsbereich: 90°
Temperaturbereich: +2°C bis +50°C

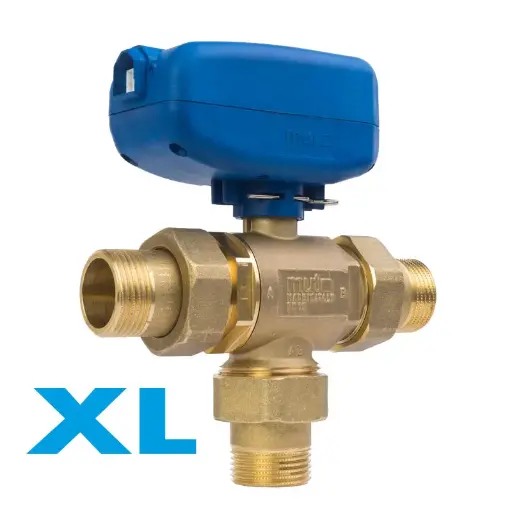

DN25 ¦ G1¼"AG ¦ Kvs: 15,5 ¦ PN16 ¦ IP40 ¦ DVGW ¦ 230VAC ¦ SPST
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium/Umgebung: +2°C bis +90°C / 0°C bis +55°C
Luftfeuchtigkeit: 0% bis 80% R.h. nicht kondensierend
max. Differenzdruck: 6bar (L Bohrung)
Zykluszeit: 25s/180° (L Bohrung)
Anschlusskabel: 3x0,75mm², 1m gesteckt (Molex)

DN40 ¦ G2¼"AG ¦ PN10 ¦ Kvs 56 ¦ Kvo 0,2% ¦ 116mm
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium: +2°C bis +110°C

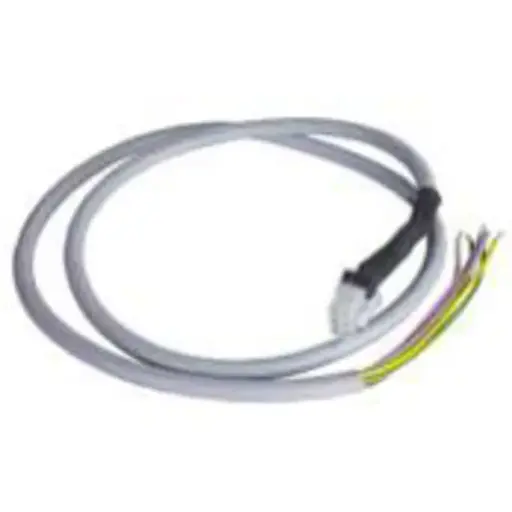

Vorkonvektioniertes Anschlusskabel für die Stellantriebe von MUT ohne Hilfskontaktbelegung. 3x0,5mm²
Folgende Längen sind erhältlich: 1m ¦ 2m ¦ 3m ¦ 4m ¦ 5m ¦ 7,5m ¦ 10m
Kompatibel zu folgenden Antrieben: VMR, TMO, TMO XL

125mm Raster | PN08 | 110°C | Isoliert

Die Gruppenverteiler ermöglichen das Aufbauen von mehreren Pumpengruppen an einer Zuleitung. Folgende Varaianten sind erhältlich:
DN25 2, 3 und 4-fach Verteiler. Erzeugerseitig R1"AG, Gruppenseitig G1½ÜWM
DN25 2 bis 6-fach Verteiler. Erzeugerseitig R1¼"AG, Gruppenseitig G1½"ÜWM
DN32 2 bis 6-fach Verteiler. Erzeugerseitig R1¼"AG, Gruppenseitig R1¼"AG
DN32 2 bis 6-fach Verteiler. Erzeugerseitig R2"AG, Gruppenseitig R1¼"AG
(Bei den DN32 sind die Verschraubungen von 1¼" auf 2"ÜWM nicht enthalten)
Erzeugerleistung DN25 1" bei ∆T 10°C ca. 22kW
Erzeugerleistung DN25 1¼" bei ∆T 10°C ca. 55kW
Erzeugerleistung DN32 1¼" bei ∆T 10°C ca. 55kW
Erzeugerleistung DN32 2" bei ∆T 10°C ca. 110kW
DN50 - 125 können auf Wunsch beschafft werden.

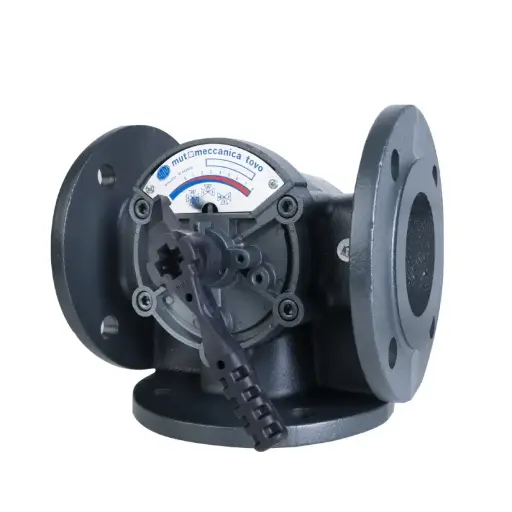

PN6 | 2 - 110°C | geflanscht
DN40 Kvs: 70 | DN50 Kvs: 80 | DN65 Kvs: 90 | DN80 Kvs: 150 | DN100 Kvs: 200 | DN125 Kvs: 250
Misch- und Umlenkventil aus Gusseisen
Zulässiges Medium: Wasser ¦ Glykohl ≤50%
Temperaturbereich Medium: +2°C bis +110°C
Dazu passende Stellantriebe: V200 oder M1000

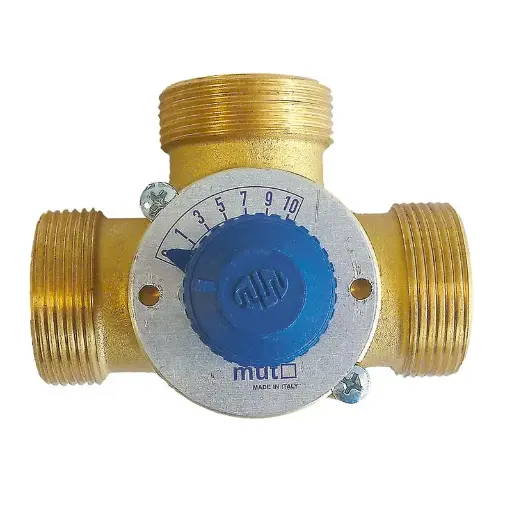

PN10 | Kvo <0,15% | 2 - 110°C |
DN20 | Kvs: 12 | 88mm | G1"AG
DN25 | Kvs: 20 | 98mm | G1¼"AG
DN32 | Kvs: 41 | 110mm | G1½"AG
DN40 | Kvs: 56 | 116mm | G2"AG | Kvo: <0,2%
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium: +2°C bis +110°C
Dazu passenden Stellantriebe: V70
