Pumpen & Gruppen

DN25 = 25/06/180 | KVs 6
DN32 = 25/08/180 | KVs 13
PN10 ¦ 180mm ¦ 110°C
Vorlauf: 1 x Flanschkugelhahn mit integriertem Thermometer und Sensoranschluss M10x1 (nur bei DN25), 1 x Umwälzpumpe 180mm, 1 x Dreiwegemischer 120sec, 230V, 90°, 5NM
Rücklauf: 1 x Flanschkugelhahn mit integriertem Thermometer, 1 x Messingrohr

125mm Raster | PN08 | 110°C | Isoliert

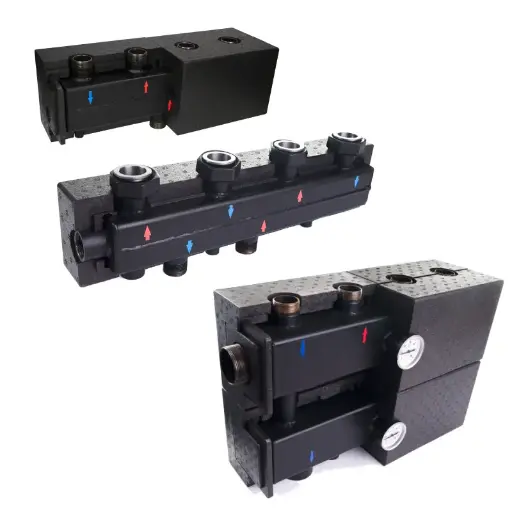

Die Gruppenverteiler ermöglichen das Aufbauen von mehreren Pumpengruppen an einer Zuleitung. Folgende Varaianten sind erhältlich:
DN25 2, 3 und 4-fach Verteiler. Erzeugerseitig R1"AG, Gruppenseitig G1½ÜWM
DN25 2 bis 6-fach Verteiler. Erzeugerseitig R1¼"AG, Gruppenseitig G1½"ÜWM
DN32 2 bis 6-fach Verteiler. Erzeugerseitig R1¼"AG, Gruppenseitig R1¼"AG
DN32 2 bis 6-fach Verteiler. Erzeugerseitig R2"AG, Gruppenseitig R1¼"AG
(Bei den DN32 sind die Verschraubungen von 1¼" auf 2"ÜWM nicht enthalten)
Erzeugerleistung DN25 1" bei ∆T 10°C ca. 22kW
Erzeugerleistung DN25 1¼" bei ∆T 10°C ca. 55kW
Erzeugerleistung DN32 1¼" bei ∆T 10°C ca. 55kW
Erzeugerleistung DN32 2" bei ∆T 10°C ca. 110kW
DN50 - 125 können auf Wunsch beschafft werden.

DN20 ¦ 5m ¦ G1"AG ¦ 130mm ¦ PN10 ¦ IP44
Temperaturbereich Medium / Umgebung: +2 - +110°C / +0 - +40°C
Relative Luftfeuchte: max 95%
Fördermedium: Wasser ¦ ≤50% Glykol
max. Fördervolumen / Förderhöhe: 2,5m³/h / 5m
Rotorgehäuse: Gusseisen
Elektrischer Anschluss: 220-240V ¦ 50/60Hz ¦ 5 - 32W
Regelung: Auto/ Proportional / Konstant / PWM

DN40 ¦ 10m ¦ F150 ¦ 220mm ¦ PN10 ¦ IP44
Temperaturbereich Medium / Umgebung: +2 - +110°C / +0 - +40°C
Relative Luftfeuchte: max 95%
Fördermedium: Wasser ¦ ≤50% Glykol
max. Fördervolumen / Förderhöhe: 10m³/h / 10m
Rotorgehäuse: Gusseisen
Elektrischer Anschluss: 220-240V ¦ 50/60Hz ¦ 10 - 185W
Regelung: Auto/ Proportional / Konstant / PWM

DN25 = 25/06/180 | KVs 8
DN32 = 25/08/180 | KVs 21
PN10 ¦ 180mm ¦ 110°C
Vorlauf: 1 x Flanschkugelhahn mit integriertem Thermometer und Sensoranschluss M10x1 (nur bei DN25), 1 x Umwälzpumpe 180mm
Rücklauf: 1 x Flanschkugelhahn mit integriertem Thermometer, 1 x Messingrohr
