THERMA V R32 S II

EcoController für THERMA V R32 5/7/9/12/14/16 kW
Der Regler dient dem Anschluss von Pumpen, Mischer, Ventile, usw. An dem Regler können bis zu 5 Wärmepupmen angeschlossen werden.
Über das Schnittstellenmodul ist die Verbindung mit dem Internet möglich, was den Fernzugriff erlaubt. Über eine kostenlose App kann dann die Heizung von überall aus bedient werden.
Weiter kann dadurch die Freigabe für die Fernwartung erteilt werden, wodurch unnötige Anfahrten für die Reglereinstellung entfallen.
Folgende Komponenten sind anschliessbar:
Ausgänge: Pumpe HK1, 3-Wege Ventil WW, E-Heizer HK, E-Heizer WW.
Eingänge: Fühler VL-RL Primärkreis, Fühler HK1, Fühler WW, VNB-Sperre

Lieferumfang:
-EcoController
-Anschlussschema
-Temperaturfühler 5m VL-RL Primär, VL HK1 und WW
-WiFi Adapter

Optional ist der Regler erweiterbar mit z.B einem zusätzlichen gemischten Heizkreis, Smart Grid ansteuerung, Kondensatheizung, Einzelraumregelung, Energiemessungen, Kaskaden usw.
Weitere Regleraufbauten sind gem. Kundenwusnch Anlagenspezifisch nahe zu uneingeschränkt möglich.

5,5kW ¦ 60°C ¦ 54dB(A) ¦ R32 ¦ 1x230V 16A ¦ 90kg ¦ R1"AG ¦ HM051MRS UA40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,46/3,20 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,7 ¦ 3,6 ¦ 2,95 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W13 ¦ W18 = 3,3 ¦ 3,92 ¦ 4,7
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3,0kW / <5A
Abmessungen (HxBxT) / Gewicht: 853 x 1242 x 391mm / 94(108)kg
Schallleistungspegel (Tag/Nacht): 57/54 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

7kW ¦ 60°C ¦ 55dB(A) ¦ R32 ¦ 1x230V 16A ¦ 90kg ¦ R1"AG ¦ HM071MRS UA40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,48/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,7 ¦ 3,43 ¦ 2,92 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W13 ¦ W18 = 3,3 ¦ 3,92 ¦ 4,7
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3,5kW / <5A
Abmessungen (HxBxT) / Gewicht: 853 x 1242 x 391mm / 94(108)kg
Schallleistungspegel (Tag/Nacht): 57/55 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

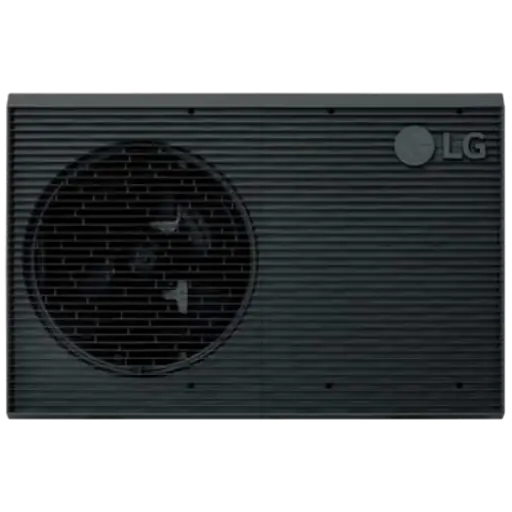

9kW ¦ 60°C ¦ 55dB(A) ¦ R32 ¦ 1x230V 16A ¦ 90kg ¦ R1"AG ¦ HM091MRS UA40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,55/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,6 ¦ 3,5 ¦ 2,92 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W18 = 3,0 ¦ 4,6
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3,6kW / <5A
Abmessungen (HxBxT) / Gewicht: 853 x 1242 x 391mm / 94(108)kg
Schallleistungspegel (Tag/Nacht): 57/55 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

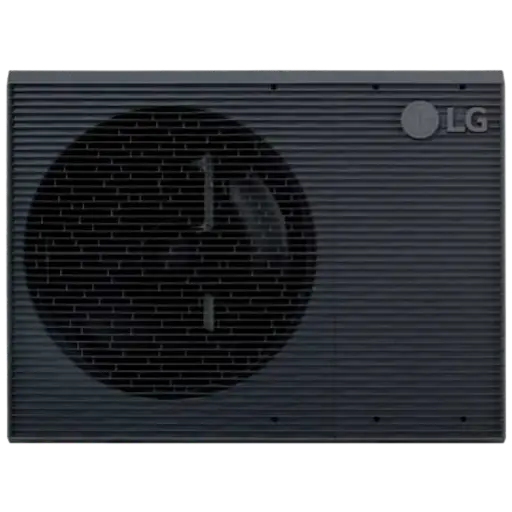

12kW ¦ 60°C ¦ 56dB(A) ¦ R32 ¦ 3x400V 13A ¦ 117kg ¦ R1"AG ¦ HM123MRS UB40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,47/3,47 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,9 ¦ 3,55 ¦ 3,16 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W18 = 3,2 ¦ 4,8
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 6,6kW / <5A
Abmessungen (HxBxT) / Gewicht: 1019 x 1320 x 520 / 117(134)kg
Schallleistungspegel (Tag/Nacht): 60/56 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

14kW ¦ 60°C ¦ 57dB(A) ¦ R32 ¦ 3x400V 13A ¦ 117kg ¦ R1"AG ¦ HM143MRS UB40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,48/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,7 ¦ 3,55 ¦ 3,16 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W18 = 3,3 ¦ 4,7
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 7,7kW / <5A
Abmessungen (HxBxT) / Gewicht: 1019 x 1320 x 520 / 117(134)kg
Schallleistungspegel (Tag/Nacht): 61/57 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

16kW ¦ 60°C ¦ 57dB(A) ¦ R32 ¦ 3x400V 13A ¦ 117kg ¦ R1"AG ¦ HM163MRS UB40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,55/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,7 ¦ 3,55 ¦ 3,16 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W18 = 3,0 ¦ 4,6
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 8,8kW / <5A
Abmessungen (HxBxT) / Gewicht: 1019 x 1320 x 520 / 117(134)kg
Schallleistungspegel (Tag/Nacht): 61/57 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

EcoController für Mitsubishi Ecodan geräte.
Der Regler dient dem Anschluss von Pumpen, Mischer, Ventile, usw. An dem Regler können bis zu 5 Wärmepupmen angeschlossen werden.
Über das Schnittstellenmodul ist die Verbindung mit dem Internet möglich, was den Fernzugriff erlaubt. Über eine kostenlose App kann dann die Heizung von überall aus bedient werden.
Weiter kann dadurch die Freigabe für die Fernwartung erteilt werden, wodurch unnötige Anfahrten für die Reglereinstellung entfallen.
Folgende Komponenten sind anschliessbar:
Ausgänge: Pumpe HK1, 3-Wege Ventil WW, E-Heizer HK, E-Heizer WW.
Eingänge: Fühler VL-RL Primärkreis, Fühler HK1, Fühler WW, VNB-Sperre

Lieferumfang:
-EcoController
-Anschlussschema
-Temperaturfühler 5m VL-RH Primär, VL HK1 und WW
-Modbus Interface für Mitsubishi A1M

Optional ist der Regler erweiterbar mit z.B einem zusätzlichen gemischten Heizkreis, Smart Grid ansteuerung, Kondensatheizung, Einzelraumregelung, Energiemessungen, Kaskaden usw.
Weitere Regleraufbauten sind gem. Kundenwusnch Anlagenspezifisch nahe zu uneingeschränkt möglich.
