Mitsubishi Electric

11,2kW ¦ 60°C ¦ 60/55 dB(A) ¦ R32 ¦ 3x400V 13A ¦ 131kg ¦ G1"AG ¦ PUZ-WM112YAA

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Monoblock
Nenn-Heizleistung 11,2kW
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511-2013:
SCOP bei W35/W55 = 5,0/3,0
COP bei A2/W35 = 3,94
COP bei A-7/W35 = 3,05
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 7,78 kW / <10A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 131 kg
Schallleistungspegel Tag/Nacht: 60/55 dB(A)
Anschlüsse Hydraulik: G1"AG

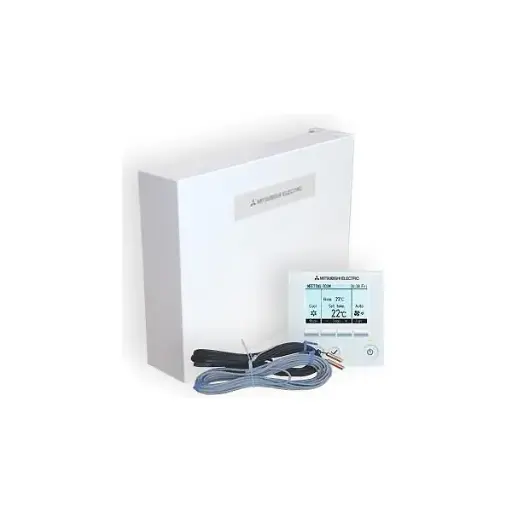

Wärmepumpenregler für die Steuerung einer Wärmepumpe oder als Masterregler einer Kaskade von bis zu 6 Gerägen. Eigenschaften bei Kaskadenanwendungen: automatische Laufzeitoptimierung, automatische Redundanzfunktion bei Störung, COP-Optimierung für hohe Jahresarbeitszahlen, Autoadaption Regler im Gehäuse für die Wandmontage.

KG OK

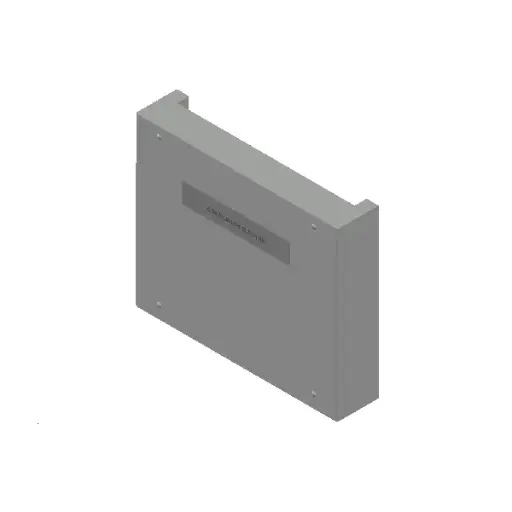

Schnittstellen-Platine für die Ansteuerung der Aussengeräte.

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Monoblock
Nenn-Heizleistung 45kW
EN14511: Vorrangig Effizienz Leistung kW W45°C; A7 / 2 / -7°C: 45.0 / 43.0 / 42.4
COP W45°C; A7 / 2 / -7°C: 3.49 / 2.62 / 2.17
Leistung kW W70°C; A7 / 2 / -7°C: 45.0 / 43.3 / 43.0 COP kW W70°C; A7 / 2 / -7°C: 1.76 / 1.61 / 1.40
Vorrangig Leistung Leistung kW W45°C; A7 / 2 / -7°C: 63.2 / 45.0 / 42.4
COP W45°C; A7 / 2 / -7°C: 3.02 / 2.53 / 2.17
Leistung kW W70°C; A7 / 2 / -7°C: 58.7 / 43.5 / 43.0 COP kW W70°C; A7 / 2 / -7°C: 1.80 / 1.58 / 1.40
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+/A++
Spannungsversorgung / Absicherung: 3x400V, 50Hz / LSB 3LN 40A
Abmessungen (HxBxT) / Gewicht: 1978 x 1710 x 759mm / 511 kg
Schalldruckspegel W45 / W70: 59dB(A) / 63dB(A)
Kältemittel: R407C

Durch den Vorlauftemperaturregler PAC-IF032B-E lassen sich die Power Inverter und Zubadan Außengeräte in bestehende und individuelle Heizungsanlagen integrieren. Kabelfernbedienung PAR-W21MAA mit Multi-Language-Display und Wochentimer im Lieferumfang. Heizkurven, Wasservorlauftemperaturund Betriebsarten sind einstellbar. Das PAC-IF032B-E verfügt über eine Pumpenansteuerung, Umschaltung zwischen Heizen und Brauchwassererwärmung (Prioritätenschaltung) und der Möglichkeit, einen Durchflusswächter direkt der Platine aufzuschalten.

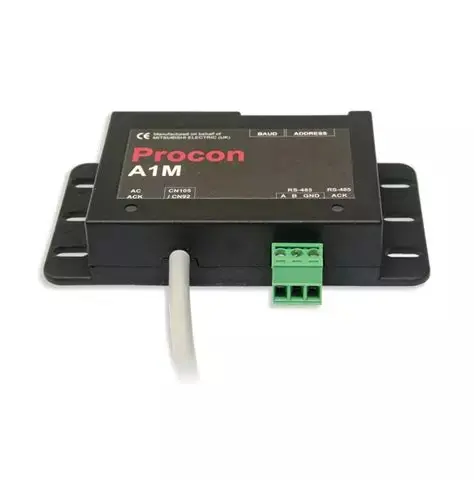

Mitsubishi Electric Ecodan Zubehör ModBus-Kommunikationsadapter für die Einbindung in die Gebäudeautomation

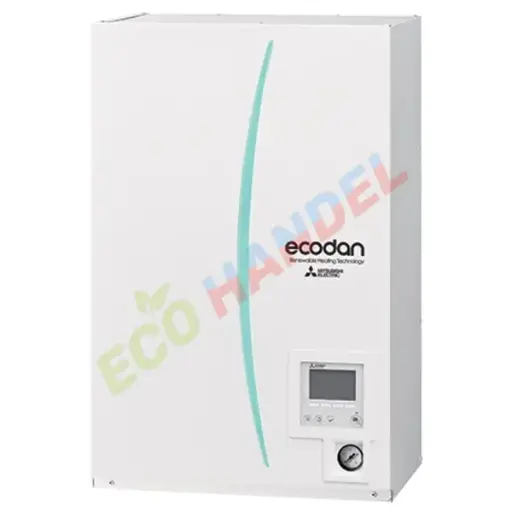

Mitsubishi Electric Ecodan Hydrobox Split
Abmessungen (HxBxT) / Gewicht: 800 x 530 x 360mm / 47kg (leer)
Integriertes MAG: 10l
Integrierter E-Heizer: 2kW 230V
Integrierte Pumpe: 25-80-130
Anschluss Hydraulisch/Kälteleitung: 28mm / ⅜" - ⅝"
Hergestellt in England

Mitsubishi Electric Ecodan Hydrobox Split
Abmessungen (HxBxT) / Gewicht: 800 x 530 x 360mm / 48kg (leer)
Integriertes MAG: 10l
Integrierter E-Heizer: 2kW 230V
Integrierte Pumpe: 20-80-130
Anschluss Hydraulisch/Kälteleitung: R1"AG / ⅜" - ⅝"
Hergestellt in England

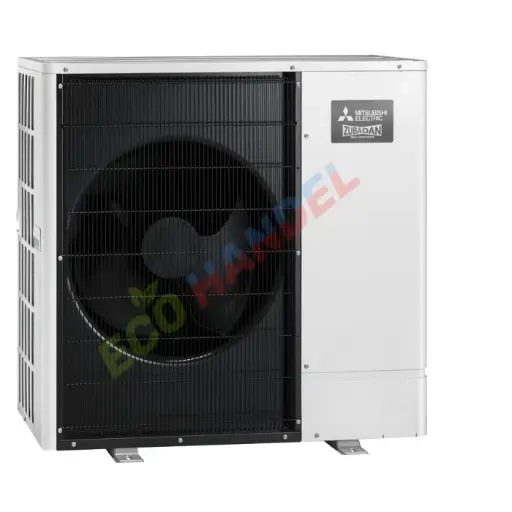

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 8kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35 = 4,26
COP bei A2/W35 = 3,91
COP bei A-7/W35 = 3,32
Energieeffizienzklasse, Raumheizung 35°C/55°C: A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlleistung:
A35/W7 = 7,1kW / EER = 3,31 A35/W18 = 7,1kW / EER= 4,52
Einsatzbereich Außenlufttemperatur +10 bis +46°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 4,9kW / <5A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480 mm / 128kg
Schallleistungspegel: 59 dB(A)
Anschlüsse Kältemittelleitungen: 3/8" - 5/8"
Kältemittel/Vorfüllmenge = R410A/4,6kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 11.2 kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35 = 4,31
COP bei A2/W35 = 3,89
COP bei A-7/W35 = 2,67
Energieeffizienzklasse, Raumheizung 35°C/55°C: A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlleistung:
A35/W7 = 10kW / COP = 2,83 A35/W18 = 14,8kW / EER= 3,69
Einsatzbereich Außenlufttemperatur +10 bis +46°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 6kW / <5A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480 mm / 128 kg
Schallleistungspegel: 60 dB(A)
Anschlüsse Kältemittelleitungen: 3/8" - 5/8"
Kältemittel/Vorfüllmenge = R410A/4,6kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung: 14 kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35 = 4,16
COP bei A2/W35 = 3,14
COP bei A-7/W35 = 2,75
Energieeffizienzklasse, Raumheizung 35°C/55°C: A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlleistung:
A35/W7 = 10kW / COP = 2,83 A35/W18 = 14,8kW / EER= 3,69
Einsatzbereich Außenlufttemperatur +10 bis +46°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 9,85kW / <6A
Abmessungen (HxBxT) / Gewicht: 1350 x 950 x 330 mm / 134 kg
Schallleistungspegel: 70 dB(A)
Anschlüsse Kältemittelleitungen: 3/8" - 5/8"
Kältemittel/Vorfüllmenge = R410A/5,5kg

Mitsubishi Electric Ecodan Hydrobox Split
Abmessungen (HxBxT) / Gewicht: 950 x 600 x 360mm / 74 kg
Hergestellt in England

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung: 23kW Leistung im Maximalbetrieb W55 A2/ A-7/ A-10 = 22.8/ 28.4/ 25.6
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511-2013:
SCOP bei W35/W55 = 4.2/3.28
COP bei A2/W35 = 2.37
COP bei A-7/W35 = 2.85
Energieeffizienzklasse, Raumheizung 35°C/55°C = A++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 25A
Kältemittel R410A, 7.1 kg
Abmessungen (HxBxT) / Gewicht: 1338 x 1050 x 330mm / 149 kg
Schallleistungspegel: 75 dB(A)

Mitsubishi Electric Ecodan Hydrobox Split
Abmessungen (HxBxT) / Gewicht: 800 x 530 x 360mm / 44kg (leer)
Integriertes MAG: 10l
Integrierter E-Heizer: 2kW 230V
Integrierte Pumpe: 25-80-130 Anschluss
Hydraulisch/Kälteleitung: R1"AG / ¼" - ½"
Hergestellt in England

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 6kW
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,45/3,33 (mittleres Klima)
SCOP bei W35/W55 = 5,20/3,78 (warmes Klima)
COP bei A2/W35 = 3,75 (EN14511-2013)
COP bei A-7/W35 = 3,2 (EN14511-2013)
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +24°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3,25kW / <10A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 101 kg
Schallleistungspegel Tag/Nacht: 55/50 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1.3kg max.
Leitungslänge: 30m (mit 1,6kg R32)

Nenn-Heizleistung 8kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,5/3,4
COP bei A2/W35 = 3,75
COP bei A-7/W35 = 3,10
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz
max. Leistungsaufnahme Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 115 kg
Schallleistungspegel: 56 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1.7kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung: 8kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur beträg 60°C bis -7°C AT
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,5/3,4
COP bei A2/W35 = 3,75
COP bei A-7/W35 = 3,10
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz
max. Leistungsaufnahme Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 115 kg
Schallleistungspegel: 56 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1.7kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 14kW (bei A-7/W35: 15,8kW)
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung.
Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur beträg 60°C bis -7°C AT
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,55/3,43
COP bei A2/W35 = 3,05
COP bei A-7/W35 = 2,7
Max. T. Vorlauf bei -7°C Aussen = 60°C Max. T. Vorlauf bei -15°C Aussen = 55°C
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz
max. Leistungsaufnahme / Anlaufstrom: 3x8A / <3x5A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 122 kg
Schallleistungspegel Tag/Nacht: 62 dB(A) / 57 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2" (max. 25m)
Kältemittel/Vorfüllmenge = R32/1.7kg
