LG THERMA V R32 (U34 & U44)

EcoController für THERMA V R32 5/7/9/12/14/16 kW
Der Regler dient dem Anschluss von Pumpen, Mischer, Ventile, usw. An dem Regler können bis zu 5 Wärmepupmen angeschlossen werden.
Über das Schnittstellenmodul ist die Verbindung mit dem Internet möglich, was den Fernzugriff erlaubt. Über eine kostenlose App kann dann die Heizung von überall aus bedient werden.
Weiter kann dadurch die Freigabe für die Fernwartung erteilt werden, wodurch unnötige Anfahrten für die Reglereinstellung entfallen.
Folgende Komponenten sind anschliessbar:
Ausgänge: Pumpe HK1, 3-Wege Ventil WW, E-Heizer HK, E-Heizer WW.
Eingänge: Fühler VL-RL Primärkreis, Fühler HK1, Fühler WW, VNB-Sperre

Lieferumfang:
-EcoController
-Anschlussschema
-Temperaturfühler 5m VL-RH Primär, VL HK1 und WW
-WiFi Adapter

Optional ist der Regler erweiterbar mit z.B einem zusätzlichen gemischten Heizkreis, Smart Grid ansteuerung, Kondensatheizung, Einzelraumregelung, Energiemessungen, Kaskaden usw.
Weitere Regleraufbauten sind gem. Kundenwusnch Anlagenspezifisch nahe zu uneingeschränkt möglich.

12kW ¦ 60°C ¦ 56dB(A) ¦ R32 ¦ 3x400V 13A ¦ 119kg ¦ R1"AG ¦ HM123MR U34
THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 65°C bis -4°C AT (55°C bei -15°C AT)
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,67/3,47 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,9 ¦ 4,19 ¦ 3,40 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 / W7 ¦ W13 ¦ W18 = 3,3 ¦ 3,73 ¦ 4,75
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 6kW / <5A
Abmessungen (HxBxT) / Gewicht: 1380 x 1239 x 330(390)mm / 119,1(134,1)kg
Schallleistungspegel (Tag/Nacht): 65/56 dB(A)
Anschlüsse Hydraulik R1" AG
Kältemittel/Füllmenge = R32/1,6kg

14kW ¦ 60°C ¦ 57dB(A) ¦ R32 ¦ 3x400V 13A ¦ 119kg ¦ R1"AG ¦ HM143MR U34
THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 65°C bis -4°C AT (55°C bei -15°C AT)
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,62/3,46 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,8 ¦ 4,28 ¦ 3,34 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 / W7 ¦ W13 ¦ W18 = 3,3 ¦ 3,73 ¦ 4,75
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 6kW / <5A
Abmessungen (HxBxT) / Gewicht: 1380 x 1239 x 330(390)mm / 119,1(134,1)kg
Schallleistungspegel (Tag/Nacht): 65/57 dB(A)
Anschlüsse Hydraulik R1" AG
Kältemittel/Füllmenge = R32/1,6kg

16kW ¦ 60°C ¦ 57dB(A) ¦ R32 ¦ 3x400V 13A ¦ 119kg ¦ R1"AG ¦ HM163MR U34
THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 65°C bis -4°C AT (55°C bei -15°C AT)
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,53/3,45 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,7 ¦ 4,19 ¦ 3,15 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 / W7 ¦ W13 ¦ W18 = 3,2 ¦ 3,82 ¦ 4,5
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 8,2kW / <5A
Abmessungen (HxBxT) / Gewicht: 1380 x 1239 x 330(390)mm / 119kg
Schallleistungspegel (Tag/Nacht): 66/57 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

5,5kW ¦ 60°C ¦ 54dB(A) ¦ R32 ¦ 1x230V 16A ¦ 90kg ¦ R1"AG ¦ HM051MR U44
THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 65°C bis -4°C AT (55°C bei -15°C AT)
Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,46/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,7 ¦ 4,2 ¦ 3,2 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W13 ¦ W18 = 3,3 ¦ 3,92 ¦ 4,7
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3.5kW / <5A
Abmessungen (HxBxT) / Gewicht: 834 x 1239 x 330(390)mm / 89,9(100,5)kg
Schallleistungspegel (Tag/Nacht): 63/54 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

9kW ¦ 60°C ¦ 55dB(A) ¦ R32 ¦ 1x230V 16A ¦ 90kg ¦ R1"AG ¦ HM093MR U44
THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 65°C bis -4°C AT (55°C bei -15°C AT)
Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,48/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,7 ¦ 4,19 ¦ 3,15 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 / W7 ¦ W13 ¦ W18 = 3,1 ¦ 3,72 ¦ 4,2
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3.5kW / <5A
Abmessungen (HxBxT) / Gewicht: 834 x 1239 x 330(390)mm / 89,9(100,5)kg
Schallleistungspegel (Tag/Nacht): 63/54 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

9kW ¦ 60°C ¦ 55dB(A) ¦ R32 ¦ 1x230V 16A ¦ 90kg ¦ R1"AG ¦ HM091MR U44
THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 65°C bis -4°C AT (55°C bei -15°C AT)
Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,55/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,6 ¦ 4,1 ¦ 3,1 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 / W7 ¦ W13 ¦ W18 = 3,1 ¦ 3,72 ¦ 4,2
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3.5kW / <5A
Abmessungen (HxBxT) / Gewicht: 834 x 1239 x 330(390)mm / 89,9(100,5)kg
Schallleistungspegel (Tag/Nacht): 63/54 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

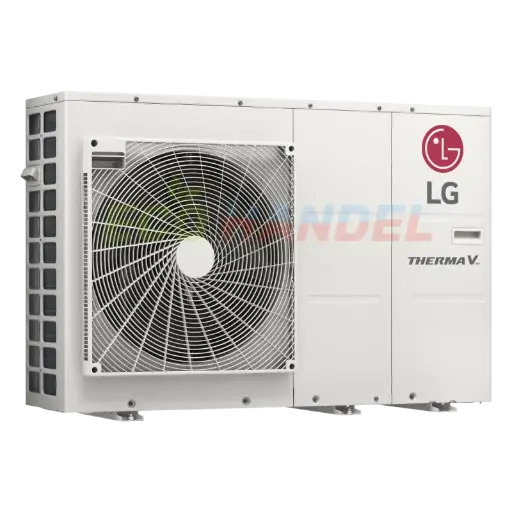

9kW ¦ 60°C ¦ 55dB(A) ¦ R32 ¦ 3x400V 13A ¦ 90kg ¦ R1"AG ¦ HM093MR U44
THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 65°C bis -4°C AT (55°C bei -15°C AT)
Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,55/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,6 ¦ 4,1 ¦ 3,1 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 / W7 ¦ W13 ¦ W18 = 3,1 ¦ 3,72 ¦ 4,2
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 4.5kW / <5A
Abmessungen (HxBxT) / Gewicht: 834 x 1239 x 330(390)mm / 89,9(100,5)kg
Schallleistungspegel (Tag/Nacht): 63/54 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg
