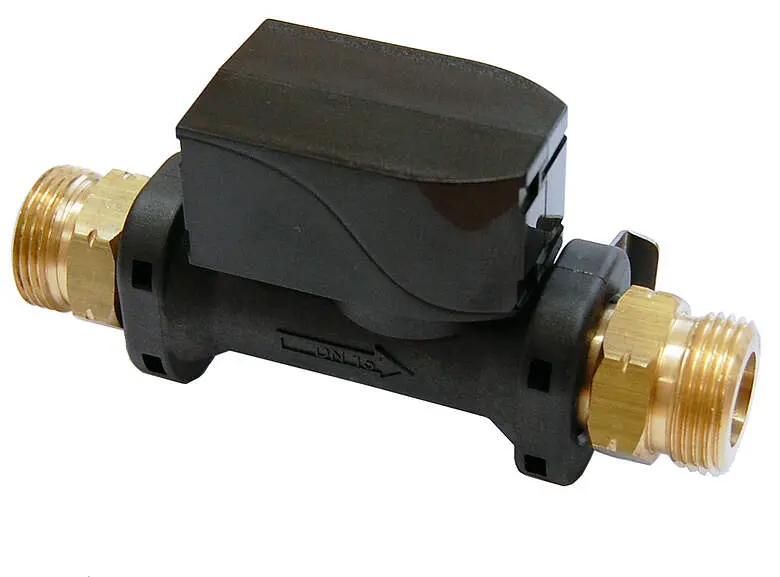

Volumenstromsensor
Der
elektronische Volumenstromsensor FTS basiert auf dem Prinzip der
Karman‘schen Wirbelstraße. Ein in der Strömung stehender Staukörper
erzeugt Wirbel. Diese werden durch ein piezoelektrisches Paddel
detektiert und durch die integrierte Elektronik ausgewertet. Ein
Mikroprozessor wandelt die analogen Messwerte in ein für den DL-Bus
geeignetes serielles Digitalsignal um.
- Erfassung von Durchflussmengen
- Erfassung der Mediumtemperatur mit PT1000 Sensor
- Anschlussmöglichkeit für einen zusätzl. PT1000 Sensor
- Anschlussmöglichkeit für einen Drucksensor PRS0-6
- keine bewegten Teile im Strömungskanal
- beliebige Einbaulage
- Messprinzip unempfindlich gegen Verschmutzung und Medium-Eigenschaften
- Trinkwasser Zulassungen: KTW und DVGW Arbeitsblatt W270, WRAS
- FTS14-240DL: nur für Regler mit X2-Technologie geeignet
- DL-Buslast 25 %
Temperaturmessbereich.................................. -40°C bis +125°C
Messbereiche
FTS2-32DL..........................................................2 bis 32 l/min
FTS4-50DL..........................................................4 bis 50 l/min
FTS5-85DL..........................................................5 bis 85 l/min
FTS9-150DL........................................................9 bis 150 l/min
FTS14-240DL....................................................14 bis 240 l/min
Anschlussgewinde
FTS2-32DL............................................................................ 1/2“
FTS4-50DL / FTS5-85DL..................................................... 3/4“
FTS5-85DL-1"......................................................................... 1“
FTS9-150DL ...................................... Kunststoffgewinde 1 1/4“
FTS14-240DL .......................................Messinggewinde 1 1/2“
Gesamtlänge
FTS2-32DL.....................118 mm
FTS4-50DL.....................130 mm
FTS5-85DL.....................151 mm
FTS9-150DL...................120 mm
FTS14-240DL.................134 mm
