Automation - Technische Alternative (TA)

CAN-BUS Erweiterungsmodul Mit dem CAN Repeater lassen sich in der seriellen CAN-Bus Topologie auch Stichleitungen realisieren, wobei der CAN-RP nicht an einem Ende platziert sein muss. Anschluss CAN-3 ist von CAN-1 und CAN-2 potentialgetrennt. Insgesamt sind 62 Teilnehmer möglich.

Schnittstelle zur Online-Anbindung der Regelgeräte via Ethernet. Fernwartung von CAN-Bus Geräten Funktionsdatenverwaltung und Firmwareverwaltung für kompatible CAN-Bus Geräte Anlagenvisualisierung für Browser oder App Änderung von Parametern von CAN-Bus Geräten Datenlogging über CAN-Bus oder DL-Bus Ereignisgesteuerte Benachrichtigung per E-Mail Hutschienen- oder Wandmontage Betrieb / Zugriff: direkt über das LAN-Netzwerk (LAN) und/oder über unser kostenloses Webportal https://cmi.ta.co.at App für Android™, App für Apple iOS™ Schnittstellen: CAN-Bus, ModBus TCP/IP, 2x Datenleitung, Ethernet (RJ45), SD-Karte Abmessung (BxH): 100x135mm

Schnittstelle zur Online-Anbindung der Regelgeräte via Ethernet. Fernwartung von CAN-Bus Geräten Funktionsdatenverwaltung und Firmwareverwaltung für kompatible CAN-Bus Geräte Anlagenvisualisierung für Browser oder App Änderung von Parametern von CAN-Bus Geräten Datenlogging über CAN-Bus oder DL-Bus Ereignisgesteuerte Benachrichtigung per E-Mail Hutschienen- oder Wandmontage Betrieb / Zugriff: direkt über das LAN-Netzwerk (LAN) und/oder über unser kostenloses Webportal https://cmi.ta.co.at App für Android™, App für Apple iOS™ Schnittstellen: CAN-Bus, ModBus TCP/IP, Ethernet (RJ45), Mikro SD-Karte Das CMI kann auf eine Hutschiene TS35 nach Norm EN 50022 montiert werden. Abmessung (Breite): 22mm

Das Grundgerät besitzt: zwei potentialgetrennte CAN-Bus Schnittstellen eine DL-Bus Schnittstelle zum Einlesen von DL-Sensoren eine M-Bus Schnittstelle zum Auslesen von bis vier M-Bus Zählern mit jeweils 32 Werten Weitere Schnittstellen stehen über Zusatzmodule (MD-KNX, MD-MODB) zur Verfügung. Es ist max. 1 Zusatzmodul pro Buskonverter möglich.

Feuchtesensor Der Feuchtesensor RFS-DL wurde für Regelaufgaben im Klimatechnikbereich entwickelt. Es können folgende Messwerte erfasst werden: Relative Feuchte, Absolute Feuchte, Temperatur, Taupunkttemperatur Zulässiger Temperaturbereich -10°C bis 50°C; DL-Buslast: 6 %; Abmessungen: 54x41x23mm

Der Empfänger leitet die Signale über den DL-Bus an den Regler weiter. Bei der Inbetriebnahme werden den Sendern am Empfänger eindeutige DL-Bus Adressen zugewiesen. Abmessungen: 98x59x36mm, DL-Buslast 43 %

Der Funk-Raumsensor sendet folgende Daten: Raumtemperatur, gewünschte Abweichung (+/- 5°C der Drehradposition) sowie die Betriebsart (Normal-, Absenk- oder Automatikbetrieb bzw. Frostschutzfunktion). Mittels Jumper wird aus dem Raumsensor ein reiner Fernversteller, mit einem Fixwert von 20°C anstelle der Raumtemperatur. Eine CR2032 Batterie versorgt den Sensor für etwa 3 Jahre. Abmessungen: 82x82x18mm Die Bedienelemente werden im Laufe des Jahres vom bisherigen Grau auf Weiß (wie abgebildet) umgestellt.

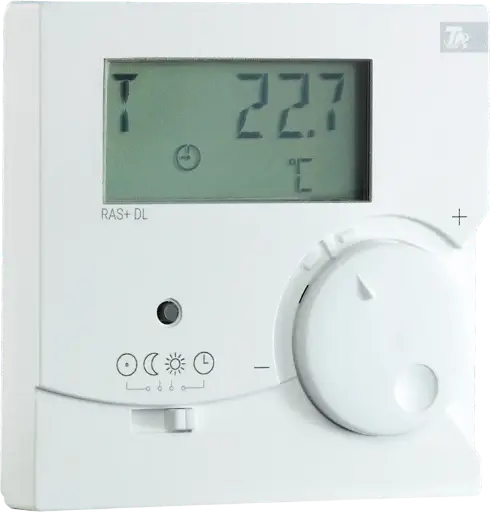

Raumsensor mit Fernanzeige Der RAS+DL übermittelt dem Regler über den DL-Bus den Wert der Raumtemperatur, die Raumfeuchte, die absolute Feuchte, den Taupunkt, den Betriebsmodus und den Korrekturwert zum Sollwert (+/- 4K). Er ist zugleich eine Fernanzeige für die über DL-Bus empfangenen Sensorwerte, Ausgangszustände, Wärmemengenzähler und Netzwerkeingänge des Reglers. Abmessungen: 82x82x18mm DL-Buslast mit/ohne 12V Versorgung: 10/20%

Regensensor Mit der außenliegenden Platine wird über den Widerstandswert die Feuchtigkeit festgestellt. Der Sensor ist für alle TA Regler und Erweiterungen ebenso wie für Fremdgeräte geeignet (Manual beachten). Für witterungsgeführte Regelaufgaben, z.B. zum Öffnen und Schließen von Wintergartenfenstern.

Zur Erfassung der Solarstrahlung in W/m². Der Sensor erleichtert den Anlagenstart bzw. das exaktere „Hochschalten“ in den Vorrangverbraucher bei Mehrkreissolaranlagen. Der Sensor versorgt sich aus einem kleinen Solarpaneel. An den GBS-F kann ein Kollektorsensor PT1000 angeschlossen werden, dessen Messwert ebenfalls gesendet wird. GBS-F+KFPT: Lieferung inkl. Kollektorsensor PT1000 Abmessungen: 98x59x36mm

Strahlungssensor Der GBS01 dient zur Erfassung der Solarstrahlung [W/m²] in Verbindung mit unseren Reglern. Mit Hilfe dieses Sensors wird der Anlagenstart erleichtert bzw. ist ein exakteres „Hochschalten“ in den Vorrangverbraucher bei Mehrkreissolaranlagen möglich. Bei Verwendung zweier Sensoren lässt sich ein Kollektor-Nachführsystem aufbauen. Seine Messgenauigkeit liegt bei +/- 10 %. Dadurch kann er auch für reine Messzwecke eingesetzt werden.

Set aus 3 Klapp-Sensoren (50 A, CAN-EZ3 kann 3x 10 kVA erfassen)

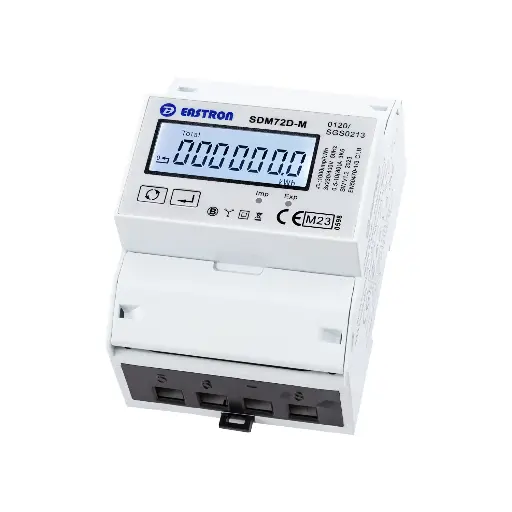

3LN 400V ¦ 100A ¦ ↓↑ ¦ Modbus ¦ 54mm
Zweirichtungsstromzähler, 100A Dierektmessung, 1x S0, RS485 Modbus RTU 72mm (4TE) Genauigkeit Class 1, Geeicht, für Abrechnung zugelassen. Temperaturbereich -25°C ~ +55°C Zertifizierung CE, EN62053-21

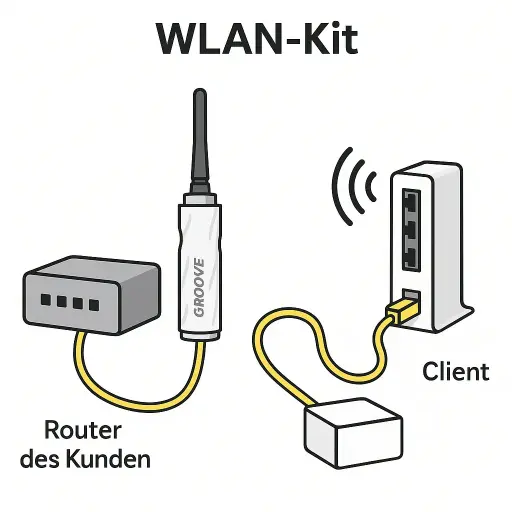

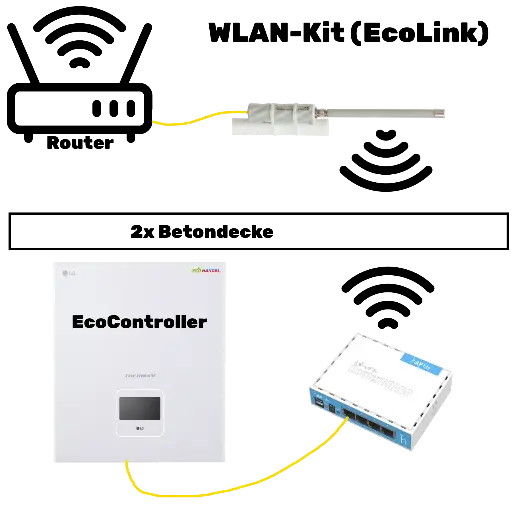

WLAN Kit falls beim EcoController kein LAN anschluss vorhanden ist.
Bestehend aus:
1x WLAN Antenne (Router seitig)
1x 4-Port WLAN Switch (Technikraum)
1x 230V Doppelstecker
1x LAN-Kabel 1m & 1,5m
Die Geräte sind vorkonfiguriert und können nach dem Anschliessen direkt verwendet werden.

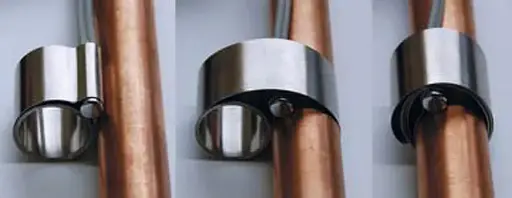

Rollfeder (Sensorbefestigung an Rohrleitung). Einfache Montage der Sensoren als Anlegefühler, großer Einsatzbereich (RF 15-45 mm Rohrdurchmesser).

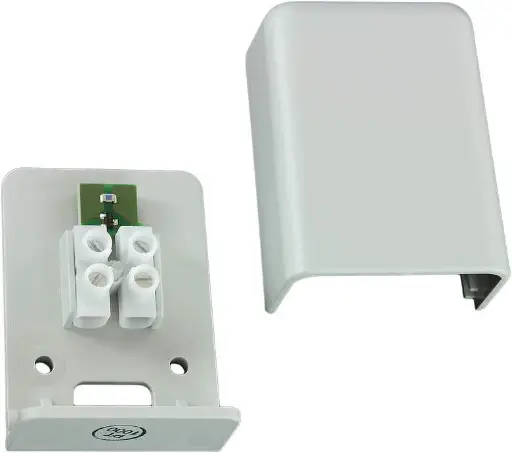

Lufttemperatursensor mit integriertem Überspannungsschutz, als Außensensor für Heizungsregelungen. Der Außensensor ist als PT1000 (AUSPT) und KTY (AUSKTY) erhältlich. Zulässiger Temperaturbereich -30°C bis 50°C,.Abmessungen: 54x41x23mm

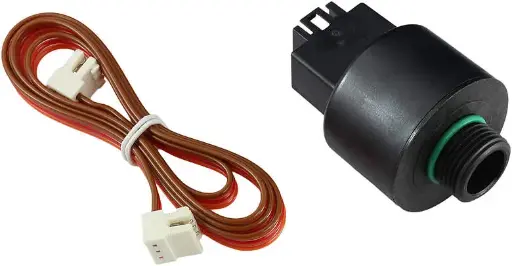

PRS0-6: mit 0,7 m Spezialkabel zum Anschluss an die Adapterelektronik eines Volumenstromsensors der Serie FTS. Der Messwert wird gemeinsam mit den FTS-Signalen an die Regelung übertragen. Zusätzliche DL-Buslast 5 % Systemdruck, max Berstdruck: 0-6bar, 12bar Temperaturbereich: +2°C bis +90°C Anschlussgewinde G 3/8“

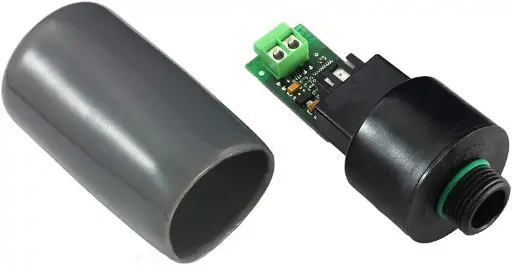

PRS0-6DL: mit Adapterplatine zum direkten Anschluss an den DL-Bus (Buslast 13%) Betriebsdruck, max. Berstdruck: 0-6bar, 12bar Temperaturbereich: +2°C bis +90°C Anschlussgewinde: G 3/8“

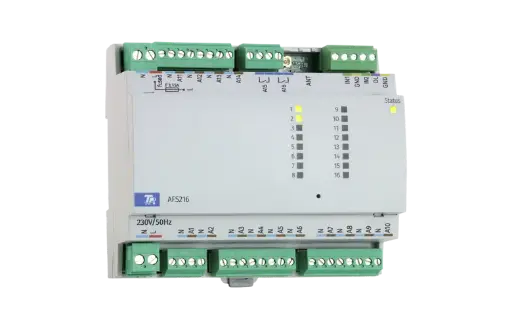

Aktor für Stellantriebe

Der AFS216 schaltet bis zu 14 thermische Stellantriebe in Heizungs- oder Kühlsystemen. Die 14 Ausgänge sind für Dauerstrom bis 30 mA ausgelegt, Einzelimpulse (Einschaltstrom) bis 0,5A. Die Ausgänge 15 und 16 können zB zur Umschaltung zwischen Heiz- und Kühlbetrieb verwendet werden.

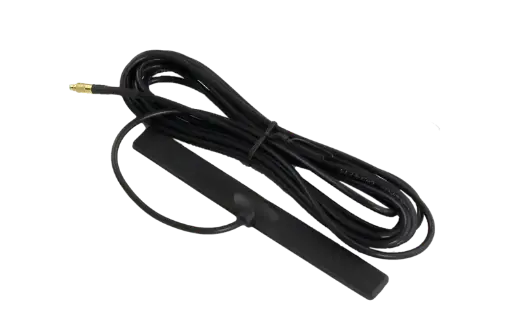

Antenne für CORA-F

868 MHz Antenne für CORA-F Geräte (CAN-EZ3, AFS216, ...)
