Wärmepumpen

16kW ¦ 75°C ¦ 51dB(A) ¦ R290 ¦ 3x400V 13A ¦ 181kg ¦ R1"AG ¦ HM163HF UB60

Die neuen Geräte von LG mit dem umweltfreundlichen Kältemittel R290 ereichen höste SCOP-Werte von über 5 und sind gleichzeitig die leisesten am Markt verfügbaren Geräte in der Klasse. Darüber hinaus liefern die Geräte bis -15°C Aussentemperatur die volle Heizleistung!

Nennleistung (EN14511): 13,8kW ¦ 51dB(A) ¦ A-7/W35
max. Leistung bei A-7/W35 ¦ A-7/W55 ¦ A-15/W65: 16kW ¦ 12,58kW ¦ 7,17kW
SCOP (mittleres Klima) W35/55: 5,11/3,92 (EN14825)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A+++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb: EER bei A35-W18/7 = 3,70/2,95
Einsatzbereich Außenlufttemperatur +5 bis +48°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
Abmessungen (BxHxT) / Gewicht: 1560 x 1019 x 520mm / 181kg
Schallleistungspegel (Tag/Nacht): 52/51dB(A)
Anschlüsse Hydraulik R1"AG (wahlweise hinten oder unten)
Kaskadierbar bis 8 Geräte je Cluster. Bis 5 Cluster je EcoController.
Kältemittel/Füllmenge: R290/1,2kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 10kW (bei A-7/W35: 13,2kW)
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur beträg 60°C bis -7°C AT
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,58/3,48
COP bei A2/W35 = 3,45
COP bei A-7/W35 = 3,05
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz
max. Leistungsaufnahme / Anlaufstrom: 5,6kW / <5A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 121 kg
Schallleistungspegel: 60 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2" (max. 30m)
Kältemittel/Vorfüllmenge = R32/1,7kg

Mitsubishi Electric Ecodan Hydrobox Split
Abmessungen (HxBxT) / Gewicht: 950 x 600 x 360mm / 74 kg
Hergestellt in England

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 14kW (bei A-7/W35: 15,8kW)
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung.
Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur beträg 60°C bis -7°C AT
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,55/3,43
COP bei A2/W35 = 3,05
COP bei A-7/W35 = 2,7
Max. T. Vorlauf bei -7°C Aussen = 60°C Max. T. Vorlauf bei -15°C Aussen = 55°C
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz
max. Leistungsaufnahme / Anlaufstrom: 3x8A / <3x5A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 122 kg
Schallleistungspegel Tag/Nacht: 62 dB(A) / 57 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2" (max. 25m)
Kältemittel/Vorfüllmenge = R32/1.7kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung: 23kW Leistung im Maximalbetrieb W55 A2/ A-7/ A-10 = 22.8/ 28.4/ 25.6
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511-2013:
SCOP bei W35/W55 = 4.2/3.28
COP bei A2/W35 = 2.37
COP bei A-7/W35 = 2.85
Energieeffizienzklasse, Raumheizung 35°C/55°C = A++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 25A
Kältemittel R410A, 7.1 kg
Abmessungen (HxBxT) / Gewicht: 1338 x 1050 x 330mm / 149 kg
Schallleistungspegel: 75 dB(A)

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung: 8kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur beträg 60°C bis -7°C AT
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,5/3,4
COP bei A2/W35 = 3,75
COP bei A-7/W35 = 3,10
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz
max. Leistungsaufnahme Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 115 kg
Schallleistungspegel: 56 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1.7kg

5,5kW ¦ 60°C ¦ 54dB(A) ¦ R32 ¦ 1x230V 16A ¦ 90kg ¦ R1"AG ¦ HM051MRS UA40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,46/3,20 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,7 ¦ 3,6 ¦ 2,95 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W13 ¦ W18 = 3,3 ¦ 3,92 ¦ 4,7
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3,0kW / <5A
Abmessungen (HxBxT) / Gewicht: 853 x 1242 x 391mm / 94(108)kg
Schallleistungspegel (Tag/Nacht): 57/54 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

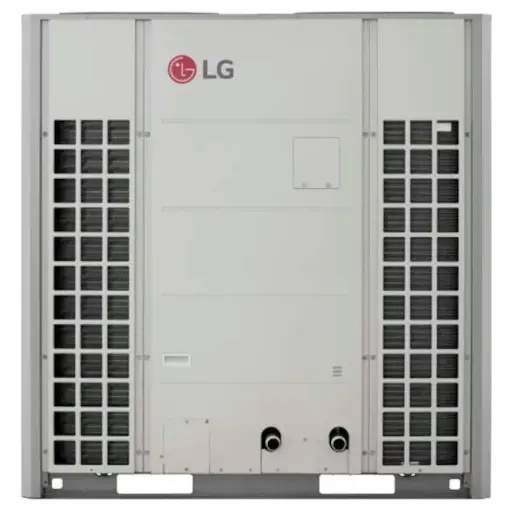

51kW ¦ 60°C ¦ 82dB(A) ¦ R32 ¦ 3x400V 32A ¦ 353kg ¦ R1½"AG ¦ HM513MR UXC0
Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)
Nennleistung (EN14511): 51kW ¦ A-7/W35
max Leistung bei A-7/W35 ¦ A-7/W55 ¦ A-15/W55 : 51kW ¦ 45kW ¦ 40kW
SCOP (mittleres Klima) W35/55: 4,26/3,21 (EN14825)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb: EER bei A35-W18/7 = 4,5/3,1
Einsatzbereich Außenlufttemperatur +10 bis +48°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-32A
Abmessungen (BxHxT) / Gewicht: 1640 x 1690 x 825mm / 335kg
Schallleistungspegel (Tag/Nacht): 82/75dB(A)
Anschlüsse Hydraulik R1½"AG
Kältemittel/Füllmenge: R32/10kg

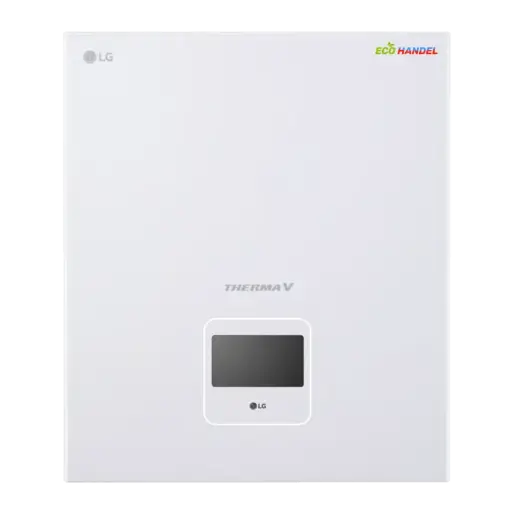

Der Regler dient dem Anschluss von Pumpen, Mischer, Ventile, usw.
Über das Schnittstellenmodul ist die Verbindung mit dem Internet möglich, was den Fernzugriff erlaubt. Über die kostenlose App kann dann die Anlage von überall aus bedient werden (Internetzugang bauseits).
Weiter ist der Zugang zur Fernwartung möglich, wodurch unnötige Anfahrten für die Reglereinstellung entfallen.
Folgende Komponenten sind anschliessbar:
Ausgänge: Pumpe HK1, 3-Wege Ventil WW, Steuersignal für E-Heizer HK & E-Heizer WW.
Eingänge: Fühler VL-RL Primärkreis, Fühler HK1, Fühler WW, VNB-Sperre

Lieferumfang:
-EcoController
-Anschlussschema
-Temperaturfühler 5m VL-RL Primär, VL HK1 und WW
-WiFi Adapter

Optional ist der Regler erweiterbar mit z.B einem zusätzlichen gemischten Heizkreis, Leistungsschütz E-Heizer, Smart Grid ansteuerung, Kondensatheizung, Einzelraumregelung, Energiemessungen, Kaskaden usw.
Weitere Regleraufbauten sind gem. Kundenwusnch Anlagenspezifisch nahe zu uneingeschränkt möglich.

7kW ¦ 60°C ¦ 55dB(A) ¦ R32 ¦ 1x230V 16A ¦ 90kg ¦ R1"AG ¦ HM071MRS UA40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,48/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,7 ¦ 3,43 ¦ 2,92 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W13 ¦ W18 = 3,3 ¦ 3,92 ¦ 4,7
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3,5kW / <5A
Abmessungen (HxBxT) / Gewicht: 853 x 1242 x 391mm / 94(108)kg
Schallleistungspegel (Tag/Nacht): 57/55 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

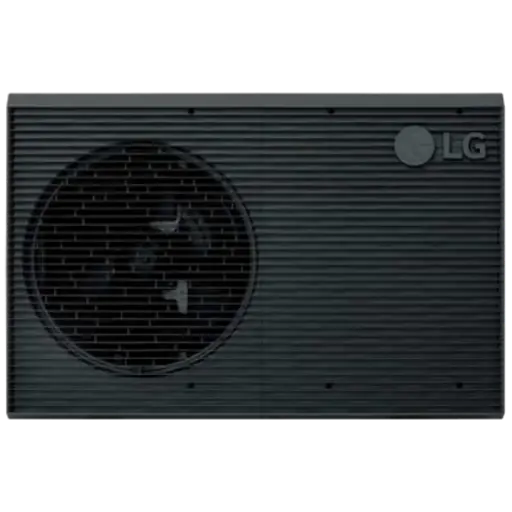

9kW ¦ 60°C ¦ 55dB(A) ¦ R32 ¦ 1x230V 16A ¦ 90kg ¦ R1"AG ¦ HM091MRS UA40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,55/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,6 ¦ 3,5 ¦ 2,92 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W18 = 3,0 ¦ 4,6
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3,6kW / <5A
Abmessungen (HxBxT) / Gewicht: 853 x 1242 x 391mm / 94(108)kg
Schallleistungspegel (Tag/Nacht): 57/55 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

12kW ¦ 60°C ¦ 56dB(A) ¦ R32 ¦ 3x400V 13A ¦ 117kg ¦ R1"AG ¦ HM123MRS UB40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,47/3,47 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,9 ¦ 3,55 ¦ 3,16 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W18 = 3,2 ¦ 4,8
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 6,6kW / <5A
Abmessungen (HxBxT) / Gewicht: 1019 x 1320 x 520 / 117(134)kg
Schallleistungspegel (Tag/Nacht): 60/56 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

14kW ¦ 60°C ¦ 57dB(A) ¦ R32 ¦ 3x400V 13A ¦ 117kg ¦ R1"AG ¦ HM143MRS UB40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,48/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,7 ¦ 3,55 ¦ 3,16 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W18 = 3,3 ¦ 4,7
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 7,7kW / <5A
Abmessungen (HxBxT) / Gewicht: 1019 x 1320 x 520 / 117(134)kg
Schallleistungspegel (Tag/Nacht): 61/57 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

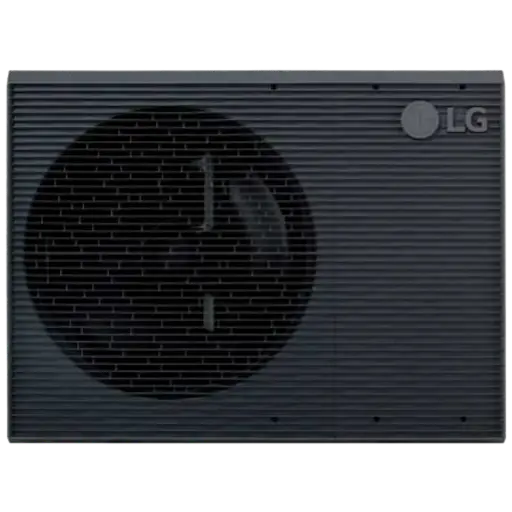

16kW ¦ 60°C ¦ 57dB(A) ¦ R32 ¦ 3x400V 13A ¦ 117kg ¦ R1"AG ¦ HM163MRS UB40

THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C bis -7°C AT (55°C bei -15°C AT)

Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,55/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,7 ¦ 3,55 ¦ 3,16 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 - W7 ¦ W18 = 3,0 ¦ 4,6
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 8,8kW / <5A
Abmessungen (HxBxT) / Gewicht: 1019 x 1320 x 520 / 117(134)kg
Schallleistungspegel (Tag/Nacht): 61/57 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

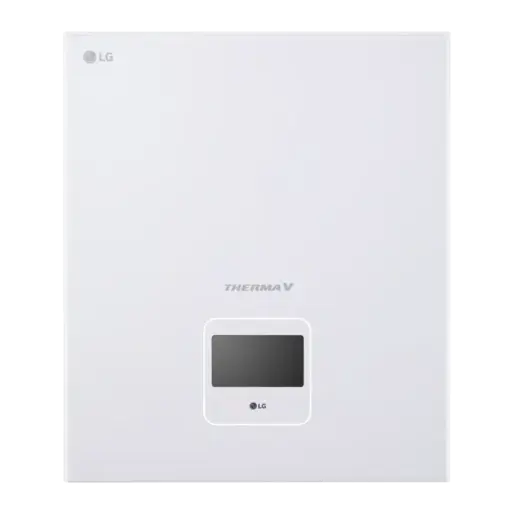

Therma V R32 Controlbox-Innengerät für Monobloc G
Achtung, die EcoHandel bietet kein Support für diesen Regler! Wir empfehlen die Varainte EcoController.

https://files.ecohandel.ch/documents/catalog/fitting-set.pdf
