Alle Produkte

Übergang mit Aussengewinde, konisch, steelPRES®, verzinkt

https://files.ecohandel.ch/documents/catalog/fitting-set.pdf

Übergang mit Innengewinde, steelPRES®, verzinkt

Übergang mit Aussengewinde, konisch, steelPRES®, verzinkt

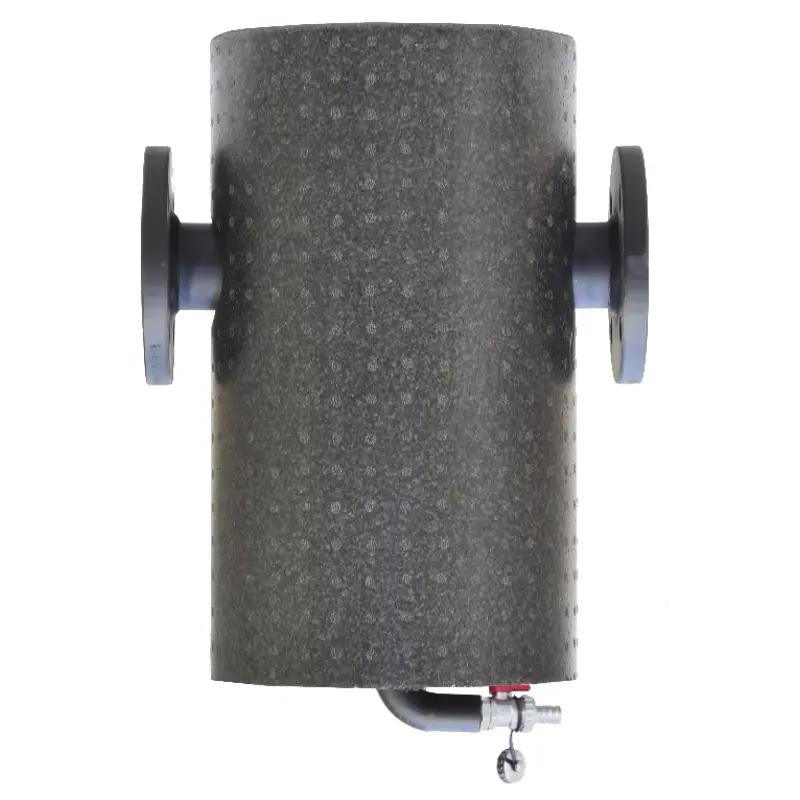

DN50-125 Flansch ¦ PN06 ¦ +110°C ¦ 500μm
Schlammabscheider mit Magnet und Sieb. Zulässiges Medium: Wasser
(horizontale Leitungsführung)
DN-50: Kvs: 40 ¦ 350mm ¦ 6,6l
DN-65: Kvs: 50 ¦ 350mm ¦ 7l
DN-80: Kvs: 112 ¦ 510mm ¦ 23l
DN100: Kvs: 163 ¦ 510mm ¦ 33l
DN125: Kvs: 202 ¦ 510mm ¦ 34l

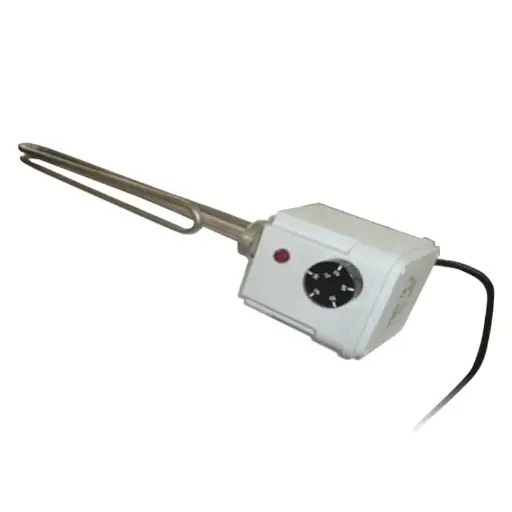

R1½" ¦ 3x400V ¦ PN06
Äusserer Thermostat 0..60..85°C, Begrenzer 110°C, Trink- und Heizungswasser, IP65
3kW(4,35A)=300mm ¦ 4,5kW(6,5A)=450mm ¦ 6kW(8,7A)=600mm ¦ 7,5kW(11A)=700mm ¦ 9kW(13A)=700mm ¦ 12kW(17,5A)=850mm ¦ 15kW(21,8A)=850mm

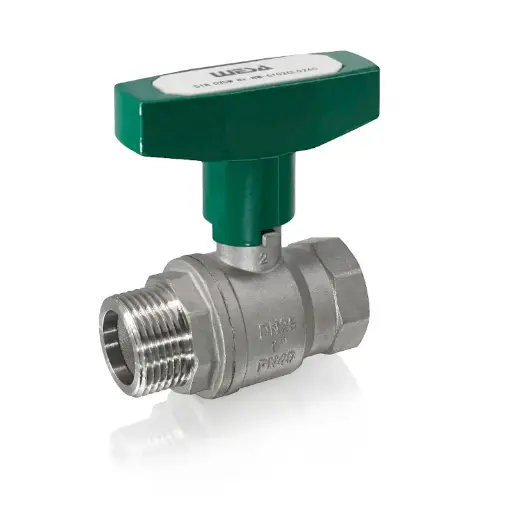

IG/IG | -20°C - +150°C | PN40
Geeignet für Wasserversorgung (kein Trinkwasser), Heizung, Klima und Druckluft
T-Griff aus Aluminium. Körper aus vernickeltem Messing.

Anschlussverschraubung, inkl. Dichtung EPDM, steelPRES®, verzinkt

EcoController für Mitsubishi Ecodan geräte.
Der Regler dient dem Anschluss von Pumpen, Mischer, Ventile, usw. An dem Regler können bis zu 5 Wärmepupmen angeschlossen werden.
Über das Schnittstellenmodul ist die Verbindung mit dem Internet möglich, was den Fernzugriff erlaubt. Über eine kostenlose App kann dann die Heizung von überall aus bedient werden.
Weiter kann dadurch die Freigabe für die Fernwartung erteilt werden, wodurch unnötige Anfahrten für die Reglereinstellung entfallen.
Folgende Komponenten sind anschliessbar:
Ausgänge: Pumpe HK1, 3-Wege Ventil WW, E-Heizer HK, E-Heizer WW.
Eingänge: Fühler VL-RL Primärkreis, Fühler HK1, Fühler WW, VNB-Sperre

Lieferumfang:
-EcoController
-Anschlussschema
-Temperaturfühler 5m VL-RH Primär, VL HK1 und WW
-Modbus Interface für Mitsubishi A1M

Optional ist der Regler erweiterbar mit z.B einem zusätzlichen gemischten Heizkreis, Smart Grid ansteuerung, Kondensatheizung, Einzelraumregelung, Energiemessungen, Kaskaden usw.
Weitere Regleraufbauten sind gem. Kundenwusnch Anlagenspezifisch nahe zu uneingeschränkt möglich.

DN32 ¦ G1¼"AG ¦ Kvs 10 ¦ PN3 ¦ 800µm ¦ 0 - 90°C
Schlammabscheider DF Magnum Horizontal oder Vertikel (inline)
max Durchfluss 36l/min (max 1,2m/s) Glykol max 30%

125mm Raster | PN08 | 110°C | Isoliert

Die Gruppenverteiler ermöglichen das Aufbauen von mehreren Pumpengruppen an einer Zuleitung. Folgende Varaianten sind erhältlich:
DN25 2, 3 und 4-fach Verteiler. Erzeugerseitig R1"AG, Gruppenseitig G1½ÜWM
DN25 2 bis 6-fach Verteiler. Erzeugerseitig R1¼"AG, Gruppenseitig G1½"ÜWM
DN32 2 bis 6-fach Verteiler. Erzeugerseitig R1¼"AG, Gruppenseitig R1¼"AG
DN32 2 bis 6-fach Verteiler. Erzeugerseitig R2"AG, Gruppenseitig R1¼"AG
(Bei den DN32 sind die Verschraubungen von 1¼" auf 2"ÜWM nicht enthalten)
Erzeugerleistung DN25 1" bei ∆T 10°C ca. 22kW
Erzeugerleistung DN25 1¼" bei ∆T 10°C ca. 55kW
Erzeugerleistung DN32 1¼" bei ∆T 10°C ca. 55kW
Erzeugerleistung DN32 2" bei ∆T 10°C ca. 110kW
DN50 - 125 können auf Wunsch beschafft werden.

PN10 ¦ -10°C bis +110°C
DN40 ¦ G1½"AG ¦ Kvs: 52
DN50 ¦ G2"AG ¦ Kvs: 66
Schlammabscheider mit Mikroblasenabscheider DF/DS-IS
(horizontale Leitungsführung)
max. Durchfluss: 90l/min (max 1,2m/s) Zulässiges Medium: Wasser, Glykol <50%

PN10 | 0 - 100°C
DN25 | Kvs: 28,5 | Rp1"IG
DN40 | Kvs: 63,5 | Rp1½"IG
DN50 | Kvs: 70,0 | Rp2"IG
Schlamm- und Mikroblasenabscheider DF/DS
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium: min +0°C bis +100°C
Messing/GFK (PA66 GF25)

PN6 | 2 - 110°C | geflanscht
DN40 Kvs: 70 | DN50 Kvs: 80 | DN65 Kvs: 90 | DN80 Kvs: 150 | DN100 Kvs: 200 | DN125 Kvs: 250
Misch- und Umlenkventil aus Gusseisen
Zulässiges Medium: Wasser ¦ Glykohl ≤50%
Temperaturbereich Medium: +2°C bis +110°C
Dazu passende Stellantriebe: V200 oder M1000

PN10 | Kvo <0,15% | 2 - 110°C |
DN20 | Kvs: 12 | 88mm | G1"AG
DN25 | Kvs: 20 | 98mm | G1¼"AG
DN32 | Kvs: 41 | 110mm | G1½"AG
DN40 | Kvs: 56 | 116mm | G2"AG | Kvo: <0,2%
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium: +2°C bis +110°C
Dazu passenden Stellantriebe: V70

PN10 | DN25 - DN40
Zulässiges Medium: Wasser, Glykol <30%
Temperaturbereich Medium/Umgebung: +0°C bis +75°C / -30°C bis +60°C
Arbeitstemperatur Medium öffnen/schliessen: +3°C/+4°C (±1K)

PN10 | 0 - 110°C | horizontal
DN25 | Kvs: 2,5 | G1"AG
DN32 | Kvs: 4 | G1¼"AG
DN40 | Kvs: 6 | G1½"AG
DN50 | Kvs: 8,5 | G2"AG
horizontale Einbaulage
Hydraulische Weiche mit Schlamm- und Mikroblasenabscheider
Zulässiges Medium: Wasser, Glykol <30%
Temperaturbereich Medium: min +0°C bis +110°C

DN25 ¦ Rp1"IG ¦ Kvs 10 ¦ PN3 ¦ 0 - 90°C
Schlammabscheider DF Compact 1"IG Horizontal oder Vertikel (inline)
max Durchfluss 21,6l/min (max 1,3m/s) Glykol max 30%

Fernwärmeleitung mit 2x DN25 Edelstahlwellrohr und 1xM32 sowie 1xM25 Elektrorohr Futterrohrdurchmesser 125mm Benötigte Ringraumdichtung 200/125 oder 250/125 *nicht Stornierbar*

DN25 ¦ 200/125 ¦ G1¼"AG-Rp1"IG
DN32 ¦ 200/145 ¦ G1½“AG-Rp1"IG
DN40 ¦ 200/160 ¦ G2"AG-Rp1¼"IG
Bestehend aus:
4x ÜWM für Wellrohr
4x EWR MS Reduktion
1x Schrumpf- Endkappe 4-fach
1x Ringraumdichtung 200/125
