Geräte

Schnittstellen-Platine für die Ansteuerung der Aussengeräte.

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 11.2 kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35 = 4,31
COP bei A2/W35 = 3,89
COP bei A-7/W35 = 2,67
Energieeffizienzklasse, Raumheizung 35°C/55°C: A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlleistung:
A35/W7 = 10kW / COP = 2,83 A35/W18 = 14,8kW / EER= 3,69
Einsatzbereich Außenlufttemperatur +10 bis +46°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 6kW / <5A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480 mm / 128 kg
Schallleistungspegel: 60 dB(A)
Anschlüsse Kältemittelleitungen: 3/8" - 5/8"
Kältemittel/Vorfüllmenge = R410A/4,6kg

Mitsubishi Electric Ecodan Hydrobox Split
Abmessungen (HxBxT) / Gewicht: 800 x 530 x 360mm / 47kg (leer)
Integriertes MAG: 10l
Integrierter E-Heizer: 2kW 230V
Integrierte Pumpe: 25-80-130
Anschluss Hydraulisch/Kälteleitung: 28mm / ⅜" - ⅝"
Hergestellt in England

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung: 14 kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35 = 4,16
COP bei A2/W35 = 3,14
COP bei A-7/W35 = 2,75
Energieeffizienzklasse, Raumheizung 35°C/55°C: A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlleistung:
A35/W7 = 10kW / COP = 2,83 A35/W18 = 14,8kW / EER= 3,69
Einsatzbereich Außenlufttemperatur +10 bis +46°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 9,85kW / <6A
Abmessungen (HxBxT) / Gewicht: 1350 x 950 x 330 mm / 134 kg
Schallleistungspegel: 70 dB(A)
Anschlüsse Kältemittelleitungen: 3/8" - 5/8"
Kältemittel/Vorfüllmenge = R410A/5,5kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 6kW
Die maximale Vorlauftemperatur ist 60°C (ab 0°C Aussentemp)
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 5,03/3,63
COP bei A2/W35 = 4,17
COP bei A-7/W35 = 3,08
Energieeffizienzklasse Raumheizung: 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur: -20 bis +24°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN B-16A
max. Leistungsaufnahme / Anlaufstrom: 3.88kW / <5A
Abmessungen (HxBxT) / Gewicht: 880 x 840 x 330mm / 54 kg
Schallleistungspegel: 60 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1,2kg (max. 1,6 bei 30m Leitung)

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Monoblock
Nenn-Heizleistung 45kW
EN14511: Vorrangig Effizienz Leistung kW W45°C; A7 / 2 / -7°C: 45.0 / 43.0 / 42.4
COP W45°C; A7 / 2 / -7°C: 3.49 / 2.62 / 2.17
Leistung kW W70°C; A7 / 2 / -7°C: 45.0 / 43.3 / 43.0 COP kW W70°C; A7 / 2 / -7°C: 1.76 / 1.61 / 1.40
Vorrangig Leistung Leistung kW W45°C; A7 / 2 / -7°C: 63.2 / 45.0 / 42.4
COP W45°C; A7 / 2 / -7°C: 3.02 / 2.53 / 2.17
Leistung kW W70°C; A7 / 2 / -7°C: 58.7 / 43.5 / 43.0 COP kW W70°C; A7 / 2 / -7°C: 1.80 / 1.58 / 1.40
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+/A++
Spannungsversorgung / Absicherung: 3x400V, 50Hz / LSB 3LN 40A
Abmessungen (HxBxT) / Gewicht: 1978 x 1710 x 759mm / 511 kg
Schalldruckspegel W45 / W70: 59dB(A) / 63dB(A)
Kältemittel: R407C

Durch den Vorlauftemperaturregler PAC-IF032B-E lassen sich die Power Inverter und Zubadan Außengeräte in bestehende und individuelle Heizungsanlagen integrieren. Kabelfernbedienung PAR-W21MAA mit Multi-Language-Display und Wochentimer im Lieferumfang. Heizkurven, Wasservorlauftemperaturund Betriebsarten sind einstellbar. Das PAC-IF032B-E verfügt über eine Pumpenansteuerung, Umschaltung zwischen Heizen und Brauchwassererwärmung (Prioritätenschaltung) und der Möglichkeit, einen Durchflusswächter direkt der Platine aufzuschalten.

Nenn-Heizleistung 8kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,5/3,4
COP bei A2/W35 = 3,75
COP bei A-7/W35 = 3,10
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz
max. Leistungsaufnahme Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 115 kg
Schallleistungspegel: 56 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1.7kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung: 8kW
Die maximale Vorlauftemperatur ist 60°C (ab 0°C Aussentemp)
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 5,03/3,63
COP bei A2/W35 = 4,13
COP bei A-7/W35 = 3,03
Energieeffizienzklasse Raumheizung: 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur: -20 bis +24°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN B-16A
max. Leistungsaufnahme / Anlaufstrom: 3.88kW / <5A
Abmessungen (HxBxT) / Gewicht: 880 x 840 x 330mm / 54 kg
Schallleistungspegel: 62 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1,2kg (max. 1,6 bei 30m Leitung)

Trinkwasserspeicher (TWS) Grau
Nenninhalt/Gewicht (leer): 263l/124kg
Abmessung (Höhe/Ø/Kippmass): 1615/640/1735mm
Wärmetauscher Anschlüsse/Fläche/Inhalt: Rp1"IG/4m²/23l/Stahl schwarz
Trinkwasser Anschlüsse KW/WW/Anode/Fühler: Rp1"IG/Rp1"IG/Rp1¼"IG/2xRp½"IG
Speicher Pmax/Tmax/Material: 8bar/95°C/emailliert
Einschraubheizkörper Anschluss/max Tiefe/Position: Rp1½"IG/350mm/mitte
Flanschheizkörper Grösse/max Tiefe/Position: Ø180mm/350mm/unten
Energieeffizienzklasse/Dämmung: B/70mm PU-Hartschaum
Optional mit 3 verstellbaren Füssen

Der Regler dient dem Anschluss von Pumpen, Mischer, Ventile, usw.
Über das Schnittstellenmodul ist die Verbindung mit dem Internet möglich, was den Fernzugriff erlaubt. Über die kostenlose App kann dann die Anlage von überall aus bedient werden (Internetzugang bauseits).
Weiter ist der Zugang zur Fernwartung möglich, wodurch unnötige Anfahrten für die Reglereinstellung entfallen.
Folgende Komponenten sind anschliessbar:
Ausgänge: Pumpe HK1, 3-Wege Ventil WW, Steuersignal für E-Heizer HK & E-Heizer WW.
Eingänge: Fühler VL-RL Primärkreis, Fühler HK1, Fühler WW, VNB-Sperre

Lieferumfang:

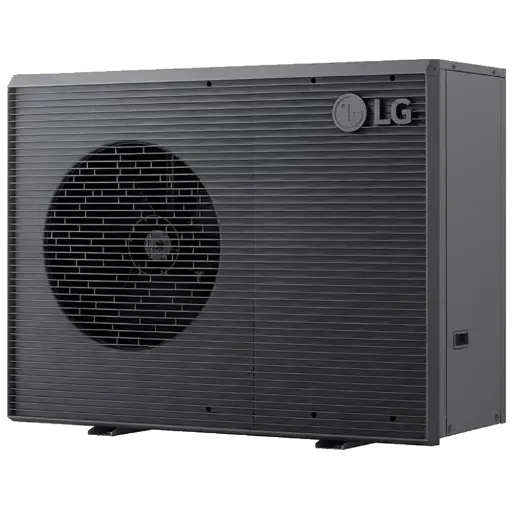

-Regler LG THERMA V R290
-EcoController
-Anschlussschema
-Temperaturfühler 5m VL-RL Primär, VL HK1 und WW
-WiFi Adapter

Optional ist der Regler erweiterbar mit z.B einem zusätzlichen gemischten Heizkreis, Leistungsschütz E-Heizer, Smart Grid ansteuerung, Kondensatheizung, Einzelraumregelung, Energiemessungen, Kaskaden usw.
Weitere Regleraufbauten sind gem. Kundenwusnch Anlagenspezifisch nahe zu uneingeschränkt möglich.

DN20 ¦ R1"AG ¦ Kvs: 5 ¦ PN10 ¦ IP40 ¦ DVGW ¦ 230VAC ¦ SPST
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium/Umgebung: +2°C bis +90°C / 0°C bis +60°C Luftfeuchtigkeit: 0% bis 80% R.h. nicht kondensierend
max. Differenzdruck: 2,5bar (L Bohrung)
Zykluszeit: 6s/180°
Anschlusskabel: 3x0,75mm², 1m gesteckt (Molex)

Frischwasserspeicher (FWS) Grau
Nenninhalt/Gewicht: 749l/<212kg
Schüttleistung (10-45°C bei 55°C): ca. 400l (ohne Nachheizen)
Abmessungen (H/Ø/Kippmass): 1750/1050/1745mm
WT TWW Fläche/Inhalt/Material: 7m²/40,6l (max. 6bar)/INOX-Wellrohr 1.4404
Anschlüsse Wärmeerzeuger/TWW: Rp1½"IG/Rp1¼"IG
Anschlüsse Fühler/Entlüfter: Rp½"IG/Rp1½"IG
Speicher Pmax/Tmax: 3bar/95°C
Einschraubheizkörper Grösse/max Tiefe/Position: Rp1½"IG/750mm/Mitte
Energieeffizienzklasse/Dämmung: "C" / 130mm Polyester-PVC Mantel (abnehmbar)

Frischwasserspeicher (FWS) Grau
Nenninhalt/Gewicht: 290l/70kg
Schüttleistung (10-45°C bei 55°C): ca. 145l (ohne Nachheizen)
Abmessungen (H/Ø/Kippmass): 1580/600/1520mm
WT TWW Fläche/Inhalt/Material: 4,0m²/17l (max. 6bar)/INOX-Wellrohr 1.4404
Anschlüsse Wärmeerzeuger/TWW: Rp1½"IG/Rp¾"IG
Anschlüsse Fühler/Entlüfter: Rp½"IG
Speicher Pmax/Tmax: 3bar/95°C
Einschraubheizkörper Grösse/max Tiefe/Position: Rp1½"IG/400mm/Mitte
Energieeffizienzklasse/Dämmung: B/PU-Hartschaum

2 in 1 Trinkwasserspeicher (TWS) und Pufferspeicher (PS)
Nenninhalt FWS/PS/Gewicht: 270/80l / 150kg
Abmessungen (H/Ø/Kippmass): 1925/690/2010mm
Wärmetauscher Anschlüsse/Fläche/Inhalt: Rp1"IG/3,3m²/20,2l/Stahl schwarz
Trinkwasser Anschlüsse KW/WW/Anode/Fühler: Rp1"IG/Rp1"IG/Rp1¼"IG/2xRp½"IG
Anschlüsse Pufferspeicher: 4xRp1"IG/1xRp1½"IG
TW-Speicher Pmax/Tmax/Material: 10bar/95°C/emailliert
P-Speicher Pmax/Tmax/Material: 6bar/95°C/Stahl schwarz
TWS E-Heizer Grösse/max Tiefe/Position: Rp1½"IG/500mm/Mitte
TWS E-Heizer Grösse/max Tiefe/Position: F180-120/500mm/Unten
PS E-Heizer Grösse/max Tiefe/Position: Rp1½"IG/500mm/Mitte
Energieeffizienzklasse/Dämmung: B/PU-Hartschaum 70mm

Frischwasserspeicher (FWS) Grau
Nenninhalt/Gewicht: 405l/104kg
Schüttleistung (10-45°C bei 55°C): ca. 180l (ohne Nachheizen)
Abmessungen (H/Ø/Kippmass): 1610/700/1660mm
WT TWW Fläche/Inhalt/Material: 4,0m²/17l (max. 6bar)/INOX-Wellrohr 1.4404
Anschlüsse Wärmeerzeuger/TWW: Rp1½"IG/Rp¾"IG
Anschlüsse Fühler/Entlüfter: Rp½"IG
Speicher Pmax/Tmax: 3bar/95°C
Einschraubheizkörper Grösse/max Tiefe/Position: Rp1½"IG/500mm/Mitte
Energieeffizienzklasse/Dämmung: B/PU-Hartschaum

DN50 ¦ Rp2"IG ¦ Kvs: 52 ¦ PN16 ¦ IP54 ¦ 230VAC 4W ¦ SPDT
max Differenzdruck: 6bar
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium: min -10°C bis +120°C
Umgebungstemperaturbereich: -10°C bis +50°C
Lagertemperaturbereich: -10°C bis +70°C
Zykluszeit: 100s(±20s)/90° (L Bohrung)
Anschlusskabel: 6x0,75mm², 1m

Frischwasserspeicher (FWS) Grau
Nenninhalt/Gewicht: 585l/175kg
Schüttleistung (10-45°C bei 55°C): ca. 300l (ohne Nachheizen)
Abmessungen (H/Ø/Kippmass): 1895/750/2050mm
WT TWW Fläche/Inhalt/Material: 5,5m²/32l (max. 6bar)/INOX-Wellrohr 1.4404
Anschlüsse Wärmeerzeuger/TWW: Rp1½"IG/Rp1¼"IG
Anschlüsse Fühler/Entlüfter: Rp½"IG/Rp1½"IG
Speicher Pmax/Tmax: 3bar/95°C
Einschraubheizkörper Grösse/max Tiefe/Position: Rp1½"IG/600mm/Mitte
Energieeffizienzklasse/Dämmung: B/PU-Hartschaum

Kälte- und Wärmepuffer Grau
Nenninhalt/Gewicht (leer): 203l/45kg
Abmessung (Höhe/Ø/Kippmass): 1395/500/1550mm
Anschluss Fühler/Entlüftung/Entleerung: 3xRp½"IG/Rp1¼"IG/Rp½"IG
Anschluss Wärmeerzeuger(VL/RL)/E-Heizer: 4xRp1½"IG/Rp1½"IG
Energieeffizienzklasse/Dämmung: B/50mm PU-Hartschaum
Optional mit 3 verstellbaren Füssen
