Geräte

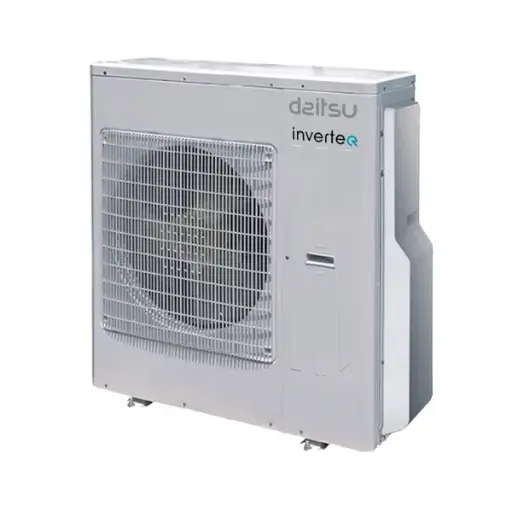

Nennleistungsdaten Kühlen/Heizen: 12,0/13,0kW Leistungsdaten Kühlen/Heizen: 2,6-13,0kW/2,6-14,5kW SEER/SCOP: 6,1/4,0 Energieaufnahme Kühlbetrieb/Heizbetrieb: 3,45/3,5kW Einsatzbereich Außenlufttemperatur Kühlen/Heizen: -15 bis +43°C/-22 bis +24°C Energieeffizienzklasse Kühlen/Heizen: A++/A+ Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN B-10A Luftvolumenstrom: 7'200m³/h Abmessungen (HxBxT) / Gewicht: 1,103 x 1,088 x 440mm / 90kg Schallleistungspegel: 60 dB(A) Maximale Leitungslänge/Höhe: 75m/15m Anschlüsse Kältemittelleitungen: 1/4" - 3/8" Anzahl anschliessbarer Innengeräte: 5 Kältemittel/Vorfüllmenge = R32/2,75kg Kältemittel Nachfüllmenge: 20g/m Hergestellt in China

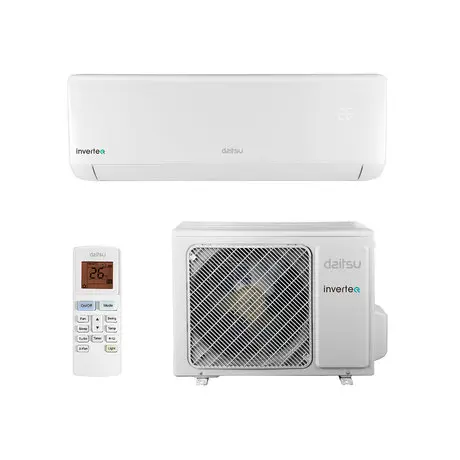

Nennleistungsdaten Kühlen/Heizen: 4,6kW/5,2kW Leistungsdaten Kühlen/Heizen: 0,65-5,2kW/0,7-5,4kW SEER/SCOP: 6,1/4,0 Energieaufnahme Kühlbetrieb/Heizbetrieb: 1,43/1,4kW Einsatzbereich Außenlufttemperatur Kühlen/Heizen: -15 bis +43°C/-22 bis +24°C Energieeffizienzklasse Kühlen/Heizen: A++/A+ Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN B-10A WiFi Adapter Integriert Abmessungen Aussengerät(HxBxT) / Gewicht: 596 x 842 x 320mm / 34kg Abmessungen Innengerät(HxBxT) / Gewicht: 300 x 970 x 225mm / 13,5kg Schallleistungspegel Aussengerät: 54 dB(A) Schallleistungspegel Innengerät: 49/41/36 dB(A) Maximale Leitungslänge/Höhe: 20m/10m Anschlüsse Kältemittelleitungen: 1/4" - 3/8" Kältemittel/Vorfüllmenge = R32/0,77kg - 5m Kältemittel Nachfüllmenge: 20g/m Hergestellt in China

Nennleistungsdaten Kühlen/Heizen: 6,16kW/6,45kW Leistungsdaten Kühlen/Heizen: 1,8-6,4kW/1,6-6,6kW SEER/SCOP: 6,1/4,0 Energieaufnahme Kühlbetrieb/Heizbetrieb: 1,76/1,86kW Einsatzbereich Außenlufttemperatur Kühlen/Heizen: -15 bis +43°C/-22 bis +24°C Energieeffizienzklasse Kühlen/Heizen: A++/A+ Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-13A WiFi Adapter Integriert Abmessungen Aussengerät(HxBxT) / Gewicht: 700 x 955 x 396mm / 49kg Abmessungen Innengerät(HxBxT) / Gewicht: 300 x 970 x 225mm / 13,5kg Schallleistungspegel Aussengerät: 57 dB(A) Schallleistungspegel Innengerät: 48/40/34 dB(A) Maximale Leitungslänge/Höhe: 25m/10m Anschlüsse Kältemittelleitungen: 1/4" - 5/8" Kältemittel/Vorfüllmenge = R32/0,65kg - 5m Kältemittel Nachfüllmenge: 20g/m Hergestellt in China

Trinkwasserspeicher (TWS) Grau
Nenninhalt/Gewicht (leer): 470l/175kg
Abmessung (Höhe/Ø/Kippmass): 1705/790/1900mm
Wärmetauscher Anschlüsse/Fläche/Inhalt: Rp1¼"IG/6m²/51,5l/Stahl schwarz
Trinkwasser Anschlüsse KW/WW/Anode/Fühler: Rp1"IG/Rp1"IG/Rp1¼"IG/2xRp½"IG
Speicher Pmax/Tmax/Material: 8bar/95°C/emailliert
Einschraubheizkörper Anschluss/max Tiefe/Position: Rp1½"IG/350mm/mitte
Flanschheizkörper Grösse/max Tiefe/Position: Ø180mm/350mm/unten
Energieeffizienzklasse/Dämmung: B/70mm PU-Hartschaum
Optional mit 3 verstellbaren Füssen

Trinkwasserspeicher (TWS) Grau
Nenninhalt/Gewicht (leer): 374l/160kg
Abmessung (Höhe/Ø/Kippmass): 1475/790/1700mm
Wärmetauscher Anschlüsse/Fläche/Inhalt: Rp1¼"IG/5m²/42,5l/Stahl schwarz
Trinkwasser Anschlüsse KW/WW/Anode/Fühler: Rp1"IG/Rp1"IG/Rp1¼"IG/2xRp½"IG
Speicher Pmax/Tmax/Material: 8bar/95°C/emailliert
Einschraubheizkörper Anschluss/max Tiefe/Position: Rp1½"IG/500mm/mitte
Flanschheizkörper Grösse/max Tiefe/Position: Ø180mm/500mm/unten
Energieeffizienzklasse/Dämmung: B/70mm PU-Hartschaum
Optional mit 3 verstellbaren Füssen

DN40 ¦ Rp1½"IG ¦ Kvs: 292 ¦ PN16 ¦ IP40 ¦ 230VAC ¦ SPST
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium/Umgebung: +2°C bis +90°C / 0°C bis +50°C
max. Differenzdruck: 6bar
Zykluszeit: 120s 90°
Anschlusskabel: 3x0,75mm², 1m

DN32 ¦ Rp1¼"IG ¦ Kvs: 21,2 ¦ PN16 ¦ IP54 ¦ 230VAC 4W ¦ SPDT
max Differenzdruck: 6bar
Zulässiges Medium: Wasser, Glykol <50%
Temperaturbereich Medium: min -10°C bis +120°C
Umgebungstemperaturbereich: -10°C bis +50°C
Lagertemperaturbereich: -10°C bis +70°C
Zykluszeit: 50s(±10s)/90° (L Bohrung)
Anschlusskabel: 6x0,75mm², 1m

Kälte- und Wärmepuffer Grau
Nenninhalt/Gewicht (leer): 123l/35kg
Abmessung (Höhe/Ø/Kippmass): 1095/500/1250mm
Anschluss Fühler/Entlüftung/Entleerung: 3xRp½"IG/Rp1"IG/Rp½"IG
Anschluss Wärmeerzeuger(VL/RL)/E-Heizer: 4xRp1¼"IG/Rp1½"IG
Energieeffizienzklasse/Dämmung: B/50mm PU-Hartschaum
Optional mit 3 verstellbaren Füssen oder Wandhalterung

12kW ¦ 75°C ¦ 49dB(A) ¦ R290 ¦ 3x400V 13A ¦ 181kg ¦ R1"AG ¦ HM123HF UB60

Die neuen Geräte von LG mit dem umweltfreundlichen Kältemittel R290 ereichen höste SCOP-Werte von über 5 und sind gleichzeitig die leisesten am Markt verfügbaren Geräte in der Klasse. Darüber hinaus liefern die Geräte bis -15°C Aussentemperatur die volle Heizleistung!

Nennleistung (EN14511): 11,8kW ¦ 49dB(A) ¦ A-7/W35
max. Leistung bei A-7/W35 ¦ A-7/W55 ¦ A-15/W65: 12kW ¦ 12kW ¦ 7,17kW
SCOP (mittleres Klima) W35/55: 5,45/3,97 (EN14825)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A+++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb: EER bei A35-W18/7 = 3,70/2,99
Einsatzbereich Außenlufttemperatur +5 bis +48°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
Abmessungen (BxHxT) / Gewicht: 1560 x 1019 x 520mm / 181kg
Schallleistungspegel (Tag/Nacht): 49/48dB(A)
Anschlüsse Hydraulik R1"AG (wahlweise hinten oder unten)
Kaskadierbar bis 8 Geräte je Cluster. Bis 5 Cluster je EcoController.
Kältemittel/Füllmenge: R290/1,2kg

14kW ¦ 75°C ¦ 50dB(A) ¦ R290 ¦ 3x400V 13A ¦ 181kg ¦ R1"AG ¦ HM143HF UB60

Die neuen Geräte von LG mit dem umweltfreundlichen Kältemittel R290 ereichen höste SCOP-Werte von über 5 und sind gleichzeitig die leisesten am Markt verfügbaren Geräte in der Klasse. Darüber hinaus liefern die Geräte bis -15°C Aussentemperatur die volle Heizleistung!

Nennleistung (EN14511): 13kW ¦ 51dB(A) ¦ A-7/W35
max. Leistung bei A-7/W35 ¦ A-7/W55 ¦ A-15/W65: 14kW ¦ 12,58kW ¦ 7,17kW
SCOP (mittleres Klima) W35/55: 5,38/3,96 (EN14825)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A+++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb: EER bei A35-W18/7 = 3,70/2,99
Einsatzbereich Außenlufttemperatur +5 bis +48°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
Abmessungen (BxHxT) / Gewicht: 1560 x 1019 x 520mm / 181kg
Schallleistungspegel (Tag/Nacht): 51/50dB(A)
Anschlüsse Hydraulik R1"AG (wahlweise hinten oder unten)
Kaskadierbar bis 8 Geräte je Cluster. Bis 5 Cluster je EcoController.
Kältemittel/Füllmenge: R290/1,2kg

9kW ¦ 75°C ¦ 48dB(A) ¦ R290 ¦ 3x400V 13A ¦ 130kg ¦ R1"AG ¦ HM093HF UB40

Die neuen Geräte von LG mit dem umweltfreundlichen Kältemittel R290 ereichen höste SCOP-Werte von über 5 und sind gleichzeitig die leisesten am Markt verfügbaren Geräte in der Klasse. Darüber hinaus liefern die Geräte bis -15°C Aussentemperatur die volle Heizleistung!

Nennleistung (EN14511): 9kW ¦ 50dB(A) ¦ A-7/W35
max. Leistung bei A-7/W55 ¦ A-15/W75: 9kW ¦ 9kW
SCOP (mittleres Klima) W35/55: 5,24/3,86 (EN14825)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A+++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb: EER bei A35-W18/7 = 4,4/2,8
Einsatzbereich Außenlufttemperatur +5 bis +48°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
Abmessungen (BxHxT) / Gewicht: 1320 x 1019 x 520mm / 130kg
Schallleistungspegel (Tag/Nacht): 50/48dB(A)
Anschlüsse Hydraulik R1"AG (wahlweise hinten oder unten)
Kaskadierbar bis 8 Geräte je Cluster. Bis 5 Cluster je EcoController.
Kältemittel/Füllmenge = R290/0,9kg

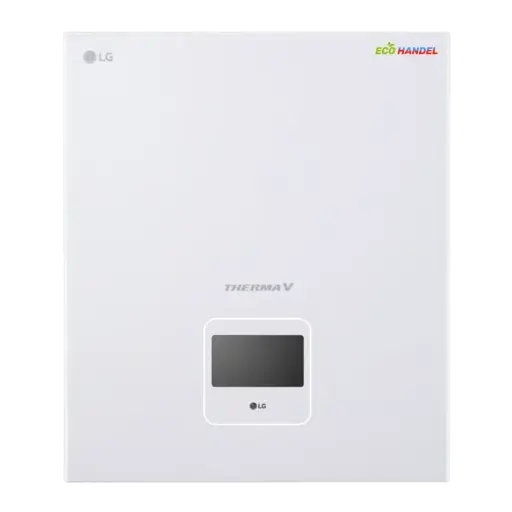

EcoController für THERMA V R32 5/7/9/12/14/16 kW
Der Regler dient dem Anschluss von Pumpen, Mischer, Ventile, usw. An dem Regler können bis zu 5 Wärmepupmen angeschlossen werden.
Über das Schnittstellenmodul ist die Verbindung mit dem Internet möglich, was den Fernzugriff erlaubt. Über eine kostenlose App kann dann die Heizung von überall aus bedient werden.
Weiter kann dadurch die Freigabe für die Fernwartung erteilt werden, wodurch unnötige Anfahrten für die Reglereinstellung entfallen.
Folgende Komponenten sind anschliessbar:
Ausgänge: Pumpe HK1, 3-Wege Ventil WW, E-Heizer HK, E-Heizer WW.
Eingänge: Fühler VL-RL Primärkreis, Fühler HK1, Fühler WW, VNB-Sperre

Lieferumfang:
-EcoController
-Anschlussschema
-Temperaturfühler 5m VL-RH Primär, VL HK1 und WW
-WiFi Adapter

Optional ist der Regler erweiterbar mit z.B einem zusätzlichen gemischten Heizkreis, Smart Grid ansteuerung, Kondensatheizung, Einzelraumregelung, Energiemessungen, Kaskaden usw.
Weitere Regleraufbauten sind gem. Kundenwusnch Anlagenspezifisch nahe zu uneingeschränkt möglich.

Trinkwasserspeicher (TWS) Grau
Nenninhalt/Gewicht (leer): 190l/90kg
Abmessung (Höhe/Ø/Kippmass): 1215/640/1375mm
Wärmetauscher Anschlüsse/Fläche/Inhalt: Rp1"IG/3m²/17,2l/Stahl schwarz
Trinkwasser Anschlüsse KW/WW/Anode/Fühler: Rp1"IG/Rp1"IG/Rp1¼"IG/2xRp½"IG
Speicher Pmax/Tmax/Material: 8bar/95°C/emailliert
Einschraubheizkörper Anschluss/max Tiefe/Position: Rp1½"IG/350mm/mitte
Flanschheizkörper Grösse/max Tiefe/Position: Ø180mm/350mm/unten
Energieeffizienzklasse/Dämmung: B/70mm PU-Hartschaum
Optional mit 3 verstellbaren Füssen

9kW ¦ 60°C ¦ 55dB(A) ¦ R32 ¦ 1x230V 16A ¦ 90kg ¦ R1"AG ¦ HM093MR U44
THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 65°C bis -4°C AT (55°C bei -15°C AT)
Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,48/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,7 ¦ 4,19 ¦ 3,15 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 / W7 ¦ W13 ¦ W18 = 3,1 ¦ 3,72 ¦ 4,2
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3.5kW / <5A
Abmessungen (HxBxT) / Gewicht: 834 x 1239 x 330(390)mm / 89,9(100,5)kg
Schallleistungspegel (Tag/Nacht): 63/54 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

9kW ¦ 60°C ¦ 55dB(A) ¦ R32 ¦ 1x230V 16A ¦ 90kg ¦ R1"AG ¦ HM091MR U44
THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 65°C bis -4°C AT (55°C bei -15°C AT)
Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,55/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,6 ¦ 4,1 ¦ 3,1 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 / W7 ¦ W13 ¦ W18 = 3,1 ¦ 3,72 ¦ 4,2
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN C-16A
max. Leistungsaufnahme / Anlaufstrom: 3.5kW / <5A
Abmessungen (HxBxT) / Gewicht: 834 x 1239 x 330(390)mm / 89,9(100,5)kg
Schallleistungspegel (Tag/Nacht): 63/54 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

9kW ¦ 60°C ¦ 55dB(A) ¦ R32 ¦ 3x400V 13A ¦ 90kg ¦ R1"AG ¦ HM093MR U44
THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 65°C bis -4°C AT (55°C bei -15°C AT)
Leistungsdaten Heizleistung:
SCOP bei W35/W55 = 4,55/3,2 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,6 ¦ 4,1 ¦ 3,1 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 / W7 ¦ W13 ¦ W18 = 3,1 ¦ 3,72 ¦ 4,2
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb) Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 4.5kW / <5A
Abmessungen (HxBxT) / Gewicht: 834 x 1239 x 330(390)mm / 89,9(100,5)kg
Schallleistungspegel (Tag/Nacht): 63/54 dB(A)
Anschlüsse Hydraulik R1"AG
Kältemittel/Füllmenge = R32/1,4kg

14kW ¦ 60°C ¦ 57dB(A) ¦ R32 ¦ 3x400V 13A ¦ 119kg ¦ R1"AG ¦ HM143MR U34
THERMA V leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert. Die maximale Vorlauftemperatur ist 65°C bis -4°C AT (55°C bei -15°C AT)
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,62/3,46 (EN14825 mittleres Klima)
COP bei W35 - A7 ¦ A2 ¦ A-7 = 4,8 ¦ 4,28 ¦ 3,34 (EN 14511)
Energieeffizienzklasse, Raumheizung 35°C/55°C: A+++/A++
Einsatzbereich Außenlufttemperatur -25 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlbetrieb:
EER bei A35 / W7 ¦ W13 ¦ W18 = 3,3 ¦ 3,73 ¦ 4,75
Einsatzbereich Außenlufttemperatur +10 bis +45°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 6kW / <5A
Abmessungen (HxBxT) / Gewicht: 1380 x 1239 x 330(390)mm / 119,1(134,1)kg
Schallleistungspegel (Tag/Nacht): 65/57 dB(A)
Anschlüsse Hydraulik R1" AG
Kältemittel/Füllmenge = R32/1,6kg
