Geräte

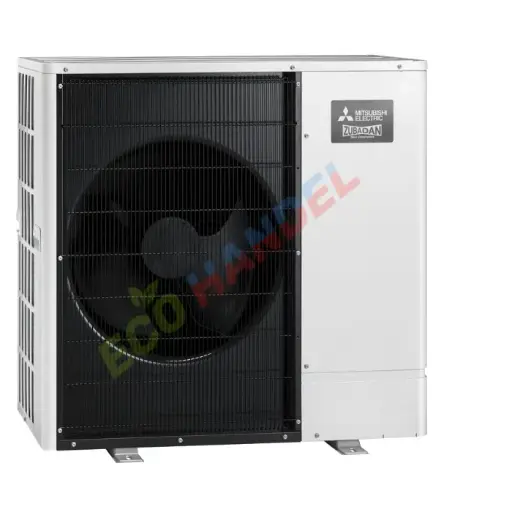

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung: 8kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur beträg 60°C bis -7°C AT
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,5/3,4
COP bei A2/W35 = 3,75
COP bei A-7/W35 = 3,10
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz
max. Leistungsaufnahme Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 115 kg
Schallleistungspegel: 56 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1.7kg

Nenn-Heizleistung 8kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 4,5/3,4
COP bei A2/W35 = 3,75
COP bei A-7/W35 = 3,10
Energieeffizienzklasse, Raumheizung 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz
max. Leistungsaufnahme Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480mm / 115 kg
Schallleistungspegel: 56 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1.7kg

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung 8kW
Zubadangeräte leisten bis -15°C Aussentemperatur die volle Heizleistung. Dadurch wird die unnötige Überdimensionierung der Anlage verhindert.
Die maximale Vorlauftemperatur ist 60°C
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35 = 4,26
COP bei A2/W35 = 3,91
COP bei A-7/W35 = 3,32
Energieeffizienzklasse, Raumheizung 35°C/55°C: A++
Einsatzbereich Außenlufttemperatur -28 bis +35°C (Heizbetrieb)
Leistungsdaten Kühlleistung:
A35/W7 = 7,1kW / EER = 3,31 A35/W18 = 7,1kW / EER= 4,52
Einsatzbereich Außenlufttemperatur +10 bis +46°C (Kühlbetrieb)
Spannungsversorgung / Absicherung: 3x400V, 50Hz / 3LN C-13A
max. Leistungsaufnahme / Anlaufstrom: 4,9kW / <5A
Abmessungen (HxBxT) / Gewicht: 1020 x 1050 x 480 mm / 128kg
Schallleistungspegel: 59 dB(A)
Anschlüsse Kältemittelleitungen: 3/8" - 5/8"
Kältemittel/Vorfüllmenge = R410A/4,6kg

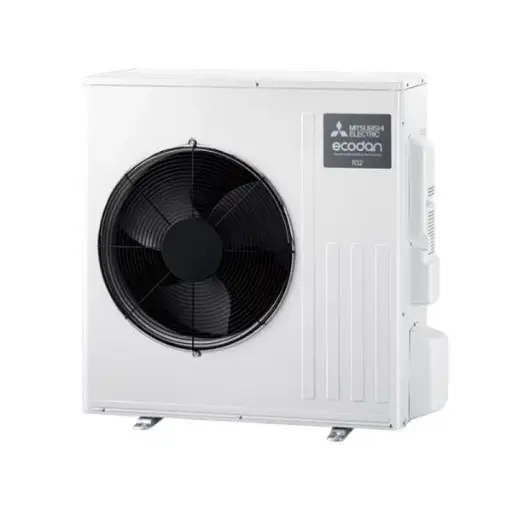

Mitsubishi Electric Ecodan Wärmepumpe Aussengerät Split
Nenn-Heizleistung: 8kW
Die maximale Vorlauftemperatur ist 60°C (ab 0°C Aussentemp)
Leistungsdaten Heizleistung gemäss EN14511:
SCOP bei W35/W55 = 5,03/3,63
COP bei A2/W35 = 4,13
COP bei A-7/W35 = 3,03
Energieeffizienzklasse Raumheizung: 35°C/55°C = A+++/A++
Einsatzbereich Außenlufttemperatur: -20 bis +24°C (Heizbetrieb)
Spannungsversorgung / Absicherung: 1x230V, 50Hz / 1LN B-16A
max. Leistungsaufnahme / Anlaufstrom: 3.88kW / <5A
Abmessungen (HxBxT) / Gewicht: 880 x 840 x 330mm / 54 kg
Schallleistungspegel: 62 dB(A)
Anschlüsse Kältemittelleitungen: 1/4" - 1/2"
Kältemittel/Vorfüllmenge = R32/1,2kg (max. 1,6 bei 30m Leitung)

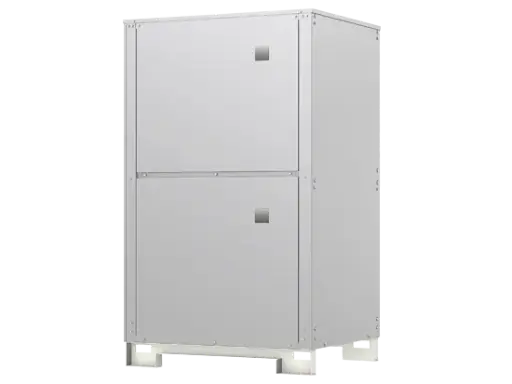

Mitsubishi Electric Geodan Wärmepumpe Erdsonde
Nenn-Heizleistung: 60kW
Leistung bei vorrangiger Effizienz 45kW EN14511:
SCOP bei W35/W55 = 4,03/3,37
COP 45kW bei B0/W35 = 4,41
COP 45kW bei W10/W35 = 4,55
Energieeffizienzklasse, Raumheizung 35°C/55°C = A++/A++
Spannungsversorgung / Absicherung: 3x400V, 50Hz
Abmessungen (HxBxT) / Gewicht: 1561 x 934 x 780mm / 395 kg
Schallleistungspegel: 66dB(A)

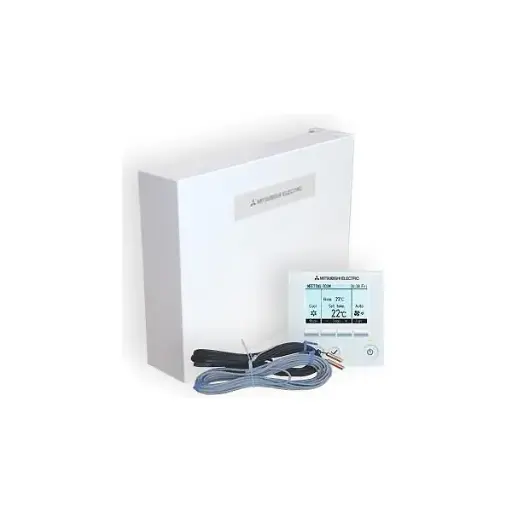

Schnittstellen-Platine für die Ansteuerung der Aussengeräte.

Durch den Vorlauftemperaturregler PAC-IF032B-E lassen sich die Power Inverter und Zubadan Außengeräte in bestehende und individuelle Heizungsanlagen integrieren. Kabelfernbedienung PAR-W21MAA mit Multi-Language-Display und Wochentimer im Lieferumfang. Heizkurven, Wasservorlauftemperaturund Betriebsarten sind einstellbar. Das PAC-IF032B-E verfügt über eine Pumpenansteuerung, Umschaltung zwischen Heizen und Brauchwassererwärmung (Prioritätenschaltung) und der Möglichkeit, einen Durchflusswächter direkt der Platine aufzuschalten.

Vorkonvektioniertes Anschlusskabel für die Stellantriebe von MUT ohne Hilfskontaktbelegung. 3x0,5mm²
Folgende Längen sind erhältlich: 1m ¦ 2m ¦ 3m ¦ 4m ¦ 5m ¦ 7,5m ¦ 10m
Kompatibel zu folgenden Antrieben: VMR, TMO, TMO XL

Kvs: 90 ¦ DN65 ¦ PN6 ¦ 2 - 110°C
Misch- und Umlenkventil aus Gusseisen
Anschluss: Flansch DN65 (4xM12)
Zulässiges Medium: Wasser ¦ Glykohl ≤50%
Temperaturbereich Medium: +2°C bis +110°C

Kvs: 150 ¦ DN80 ¦ PN6 ¦ 2 - 110°C
Misch- und Umlenkventil aus Gusseisen
Anschluss: Flansch DN80 (4xM16)
Zulässiges Medium: Wasser ¦ Glykohl ≤50%
Temperaturbereich Medium: +2°C bis +110°C
